Шкаф пожарный пенный (ШПП) «МастерПен»

ТУ 4854-029-72410778-2014

Общие сведения

Назначение и область применения

Шкаф пожарный пенный (ШПП) «МастерПен» предназначен для комплектации внутреннего противопожарного водопровода или автоматических (автоматизированных) и ручных установок пожаротушения (в том числе с применением смачивателя) на объектах, где применение воды в качестве огнетушащего вещества неэффективно или недопустимо. Основное отличие ШПП «МастерПен» от водяного шкафа пожарного, соответствующего ГОСТ Р 51844, – наличие ёмкости для хранения пенообразователя, дозатора и водопенного ствола или пеногенератора.

ШПП «МастерПен» допущен к установке в помещениях всех категорий по пожарной опасности.

Объекты, на которых наиболее целесообразно применение ШПП «МастерПен»:


  • производственные здания и помещения, связанные с обращением ЛВЖ и ГЖ;
  • склады хранения ЛВЖ и ГЖ в таре;
  • технологические установки, связанные с обращением ЛВЖ и ГЖ (в том числе с наружной установкой ШПП «МастерПен» на постаментах);
  • насосные продуктовые станции, узлы учёта нефти и нефтепродуктов и т.п.;
  • нефтеперерабатывающие, нефтехимические предприятия, мини НПЗ (в том числе с установкой ШПП «МастерПен» на наружный противопожарный водопровод);
  • металлургические цеха с маслоканалами, маслоподвалы;
  • машинные залы энергообъектов;
  • открытые трансформаторные подстанции, электрощитовые, кабельные сооружения, распределительные устройства;
  • закрытые автостоянки, автотранспортные и авторемонтные предприятия;
  • вертолётные площадки (в составе резервных средств пожаротушения по п. 8.9 СП 135.13130.2012);
  • предприятия по добыче, хранению, обращению, перевалке и транспортировке твёрдых веществ, не смачиваемых водой (хлопок, текстильная продукция, табачные изделия, торф, уголь, резинотехнические изделия, каучук и т.п.);
  • склады твёрдых нетлеющих веществ (пластмассы и т.п.);
  • склады дорогостоящей техники (медтехника, робототехника, астрономическое и научное оборудование и т.п.);
  • полигоны бытовых отходов и мусоросортировочные заводы;
  • другие объекты, где применение ШПП «МастерПен» может быть выполнено в качестве дополнительного (компенсирующего) мероприятия, а также для снижения расхода воды или ущерба от пролива.

По устойчивости к климатическим воздействиям ШПП «МастерПен» изготавливаются в исполнениях У, ХЛ, УХЛ, Т, ОМ по ГОСТ 15150-69 (по заказу).

Нормативные требования к конструкции и подбору ШПП

Шкаф, в котором размещается водопенное пожарное оборудование, должен соответствовать ГОСТ Р 51844 (требуется сертификат соответствия Федеральному закону № 123-ФЗ, ТР ЕАЭС 043/2017). При применении ШПП в составе ВПВ необходимо обеспечить выполнение требований СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности (с Изменением N 1), раздел 11:


  • ШПП должны быть водопенные (т.е. обеспечивать подачу воды и пены с нормативными параметрами);
  • дальность пенной струи должна быть не менее 5 м;
  • параметры водяной струи, не менее указанных в таблице 7.3;
  • объем пенообразователя должен быть рассчитан на тушение пожара в начальной стадии его возникновения в течение не менее 10 мин.

Классификация ШПП «МастерПен»

В зависимости от различных факторов ШПП «МастерПен» классифицируются следующим образом:

1.В зависимости от места установки:

  • исполнение ВН – водопенный шкаф для размещения как в зданиях (помещениях), так и снаружи на открытом воздухе. Данный ШПП оснащен водяной линией и обводной пенной линией, на которой размещен эжекторный дозатор и бак из нержавеющей стали или полимерного материала (ШПП-ВН);
  • исполнение В – водопенный шкаф для размещения в зданиях (помещениях) с постоянной положительной температурой. В качестве системы дозирования применяется дозатор (типа минибак-дозатор) с внутренней эластичной ёмкостью (ШПП-В).

Примечание: по заказу возможно исполнение ШПП-ВН без водяной линии.

2.В зависимости от объёма ёмкости для хранения пенообразователя, расхода воды/раствора пенообразователя при номинальном давлении на входе ШПП-ВН:

Классификация согласно пункту "Технические характеристики".

3.В зависимости от условного диаметра комплектующих:

  • Ду 50. Напорный пожарный рукав с внутренним диаметром 51 мм;
  • Ду 65. Напорный пожарный рукав с внутренним диаметром 66 мм.

4.В зависимости от исполнения и способа установки:

  • НВ – навесные (кроме ШПП-Н с водяной линией);
  • ВС – встроенные;
  • ПР – приставные.

5.В зависимости от типа применяемого пенообразователя:

  • НК – для получения пены низкой кратности;
  • НСВ – для получения пены низкой, средней или высокой кратности.
  • 6.В зависимости от дозирования и концентрации пенообразователя (смачивателя):

    • 0,5 % – для смачивателя;
    • 1 %;
    • 3 %;
    • 6 %.

    Рекомендации по выбору типа пенообразователя даны в разделе «Пенообразователи и смачиватели «Аквафом».

    7.В зависимости от функционального назначения размещаемых в них технических средств (кроме ШПП-ВН с водяной линией и обводной пенной линией):

    • ПК – для размещения водопенного оборудования;
    • ПК-О – для размещения водопенного оборудования и огнетушителей.

    8.В зависимости от допустимых воздействий (применяется для ШПП-ВН с водяной линией и обводной пенной линией)

    • С – сеймоударостойкий;
    • НС – не сеймоударостойкий.

    Отличительные преимущества

    • ШПП «МастерПен» обеспечивает возможность как тушения проливов ЛВЖ и ГЖ, так и тушение и охлаждение водой.
    • ШПП «МастерПен» разработан с учётом требований нормативной базы РФ;
    • основные параметры работы ШПП «МастерПен» адаптированы под стандартные характеристики внутренних противопожарных водопроводов;
    • широкий выбор комплектующих в зависимости от пожарно-технических характеристик защищаемых зон;
    • возможность установки на обычный внутренний противопожарный водопровод.

Модификации

Для комплектации ВПВ, АУПТ и др.Для комплектации АУПТ и выполнения специальных задач
ШПП «Мастерпен», исполнение ВН, с обводной линией и ручным универсальным стволом ШПП «Мастерпен», исполнение ВН, с обводной линией и пенным стволом СНК (в т.ч. сейсмоударостойкое исполнение)ШПП «Мастерпен», исполнение В, с пенным стволом СНК ШПП «Мастерпен», исполнение ВН, с обводной линией и пенным стволом УГП (специсполнение)

Для комплектации АУПТ и выполнения специальных задач

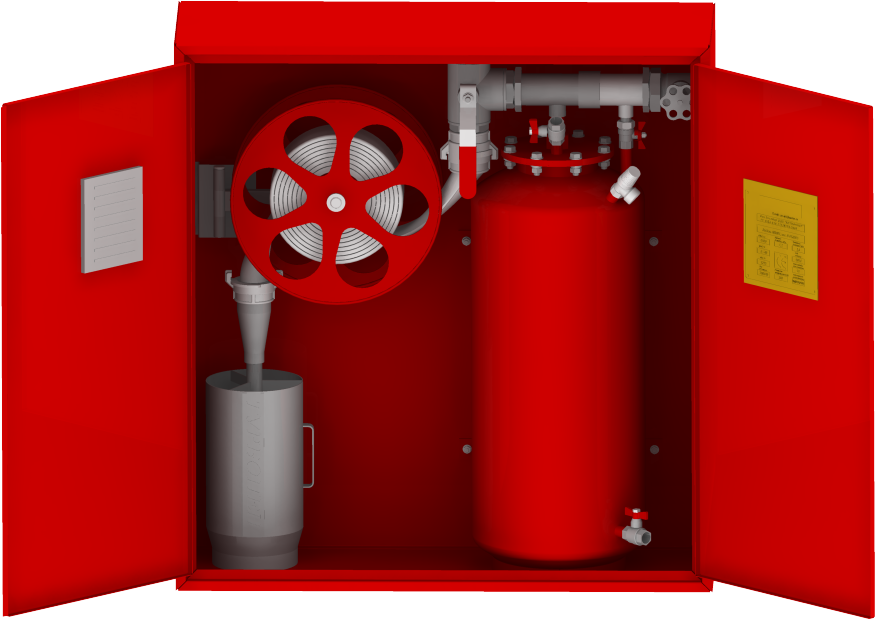

ШПП «Мастерпен», исполнение В, с пенным стволом УГП ШПП «Мастерпен», исполнение ВН, без водяной линии, с эжекторным дозатором и стволом УГПШПП «Мастерпен», исполнение ВН, без водяной линии, с эжекторным дозатором и стволом СНК

Технические характеристики

Основные технические параметры и характеристики ШПП-ВН

Наименование параметра

ШПП-ВН-0,3-50/2,5

ШПП-ВН-0,3-50/5

Номинальное давление на входе в ШПП, при котором обеспечивается номинальный расход на стволе, МПа*

0,3

Рабочее давление на входе в ШПП, МПа*

0,3-0,6

Номинальный расход раствора пенообразователя через универсальный пожарный ствол или пеногенератор, л/с**

2,5 л/с

5 л/с

Объем емкости для хранения пенообразователя в объеме, не менее, л**

50

Диаметр условного прохода (Ду) комплектующих

Ду50 (пожарный напорный рукав 51 мм)

Ду65 (пожарный напорный рукав 66 мм)

Для исполнения С – сеймоударостойкий.

Стойкость к воздействию сейсмического удара согласно требованиям ГОСТ РВ 20.39.304-98, не менее, при параметрах:

Согласно протоколу испытаний №39/18-ИП:

- амплитуда полуволны импульса ускорений 20 g (196 м/с2);

- длительность сейсмического воздействия 30 – 50 мс.

Фактический расход воды или раствора пенообразователя в зависимости от напора на входе ШПП-ВН, л/с


1 - универсальный или пенный ствол низкой кратности 2,5 л/с;

2 – универсальный или пенный ствол низкой кратности 5 л/с;

3 – универсальный генератор пены средней кратности «Турбопен»2,5 л/с;
4 – универсальный генератор пены средней кратности «Турбопен» 5 л/с.

Дальность:

- водяной или пенной струи низкой кратности, м

- дальность пенной струи средней кратности, м


1- универсальный или пенный ствол низкой кратности 2,5 л/с;

2 – универсальный или пенный ствол низкой кратности 5 л/с;

3 – универсальный генератор пены средней кратности «Турбопен»2,5 л/с;
4 – универсальный генератор пены средней кратности «Турбопен» 5 л/с.

Высота вертикальной пенной струи

0,6•Д (дальность) согласно графику зависимости дальности струи от давления на входе в ШПП-ВН

Дозирование пенообразователя, %

0,5 (для смачивателя), 1, 3 или 6 %

Время работы, с применением пенообразователя (смачивателя) при подаче воды во входной фланец ШПП-ВН под номинальным давлением,

не менее, мин:

0,5%

60

30

1%

30

15

3 %***

10

5

6 %***

5

2,5

Длина рукавной линии, не менее, м

10, 15 или 20 (по заказу)

Габаритные размеры

Предоставляются по запросу

Масса без пенообразователя (смачивателя), не более, кг

- ШПП-ВН-ПР (в приставном варианте) – 170;

- ШПП-ВН -ВС (во встроенном варианте) – 150.

Срок службы, лет, не менее

10

* По заказу ШПП-ВН могут быть разработаны под другие номинальное значение и рабочие давления в диапазоне 0,3 – 0,8 МПа на выбор;

** По заказу ШПП-ВН могут быть изготовлены с другим расходом и объемом емкости для пенообразователя,

*** при подборе ШПП-ВН для внутреннего противопожарного водопровода необходимо обеспечивать время работы не менее 10 мин.

При выборе для комплектации универсального или пенного ствола типа СНК следует применять ПО типа AFFF, AFFF/AR-LV или WA согласно ГОСТ Р 50588 (эжекторный дозатор не применяется для дозирования высоковязких пенообразователей AFFF/AR и S/AR);

При выборе универсального генератора пены средней кратности типа УГП «Турбопен» возможно применение ПО типа S, AFFF, AFFF/AR-LV согласно ГОСТ Р 50588.

При применении ШПП-ВН на открытом воздухе температура замерзания пенообразователя (смачивателя) должна соответствовать условиям эксплуатации).

При размещении ШПП-ВН на открытых площадках с температурой окружающей среды ниже минус 20℃ необходимо предусматривать электорообогрев.

Условное обозначения ШПП-ВН при заказе

ШПП-ВН,

ТУ 4854-029-72410778-2014

ХХ-ХХ-ХХ

ХХ

ХХ

ХХХ

ХХХ

X%

ПК

ХХ

ХХ

ХХ/ХХ

ХХХ

ХХ

ХХХ

ХХ

Дополнительная комплектация и требования

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16


1 ШПП «МастерПен»-ВН, ТУ 4854-029-72410778-2014 – шкаф пожарный пенный «МастерПен», оборудованный водяной линией и обводной пенной линией, на которой размещен эжекторный дозатор и бак из нержавеющей стали или полимерного материала.

ВН - предназначен для размещения как в зданиях (помещениях), так и снаружи на открытом воздухе.

2 Основные параметры

  • Объём ёмкости для хранения пенообразователя, л
  • Расход воды/раствора пенообразователя, л/с
  • Номинальное давление на входе ШПП-ВН, МПа

3 Условный диаметр комплектующих

  • 50 – напорный пожарный рукав с внутренним диаметром 51 мм;

4 Исполнение и способ установки

  • ВС – встроенный;
  • ПР – приставной.

5 Тип обвязки

  • ВЛ – с водяной линией;
  • БВЛ – без водяной линии

6 Тип применяемого пенообразователя

  • НК – для получения пены низкой кратности;
  • НСВ – для получения пены низкой, средней или высокой кратности.

7 Процент дозирования и объемная концентрация пенообразователя (смачивателя)

  • 0,5 % – для смачивателя;
  • 1 %;
  • 3 %;
  • 6 %.

8 ПК – ШПП предназначен для размещения водопенного оборудования.

9 Тип крепления к питающему водопроводу

  • G2” – резьбовое G2”;
  • G2 1/2” – резьбовое G2 1/2”;
  • Ф50 – фланцевое 50-16-01-1-В ГОСТ 33259-2015;
  • Ф65 – фланцевое 65-16-01-1-В ГОСТ 33259-2015.

10 Направление подвода воды от питающего водопровода

  • ПЛ – подвод питающего трубопровода слева;
  • ПП – подвод питающего трубопровода справа.

11 Количество рукавных кассет/длина рукавной линии

  • 1К/10 – 1 рукавная кассета обеспечивает укладку, хранение и развертывание пожарного напорного рукава длиной 10 метров;
  • 1К/15 – 1 рукавная кассета обеспечивает укладку, хранение и развертывание пожарного напорного рукава длиной 15 метров;
  • 1К/20 – 1 рукавная кассета обеспечивает укладку, хранение и развертывание пожарного напорного рукава длиной 20 метров;
  • 2К/40 – 2 рукавных кассеты обеспечивает укладку, хранение и развертывание 2 пожарных напорных рукавов общей длиной 40 метров.

12 Климатическое исполнение

У, ХЛ, УХЛ, Т, ОМ.

13 Допустимые воздействия

  • С – сеймоударостойкий;
  • НС – не сеймоударостойкий.

14 Тип ствола / генератора пены

  • УРС – универсальный (водопенный) ручной ствол;
  • СНК – в комплекте с переносным стволом пены низкой кратности типа СНК;
  • УГП – в комплекте с переносным стволом типа УГП «Турбопен».

15 Материал емкости

  • ПЛ – полимерная;
  • НР – нержавеющая сталь.

16 Дополнительная комплектация и требования (текстовая запись)

Основные технические параметры и характеристики ШПП-В

Наименование параметра

ШПП-В-20/2,5(5)

ШПП-В-25/2,5(5)

ШПП-В-30/2,5(5)

ШПП-В-40/2,5(5)

ШПП-В-50/2,5(5)

Номинальное давление на входе в ШПП (дозатор), МПа (по заказу ШПП может быть изготовлен с любым другим номинальным давлением из диапазона рабочих давлений)*

0,4

Диапазон рабочих давлений давление, МПа*

0,4-0,8

Py (условное давление), МПа

1,6

Номинальный расход раствора пенообразователя через универсальный пожарный ствол или пеногенератор, л/с**

2,5 или 5

Объем емкости для хранения пенообразователя, не менее **

20

25

30

40

50

Диметр условного прохода (Ду) комплектующих:

- при расходе раствора пенообразователя 2,5 л/с

Ду50 (пожарный напорный рукав 51 мм)

- при расходе раствора пенообразователя 5 л/с

Ду65 (пожарный напорный рукав 66 мм)

Фактический расход раствора пенообразователя в зависимости от напора на входе ШПП-В, л/с

1 – Номинальный расход ствола 5 л/с

2 – Номинальный расход ствола 2,5 л/с

Дальность:

- водяной или пенной струи низкой кратности, м

- дальность пенной струи средней кратности, м

1 – универсальный или пенный ствол низкой кратности 5 л/с,

2- универсальный или пенный ствол низкой кратности 2,5 л/с,

3 – универсальный генератор пены средней кратности УГП «Турбопен» 5 л/с,

4 – универсальный генератор пены средней кратности УГП «Турбопен» 2,5 л/с

Высота вертикальной пенной струи

0,6•Д (дальность) согласно графику зависимости дальности струи от давления на входе в ШПП-В

Дозирование пенообразователя или смачивателя, %

0,5 (для смачивателя), 1, 3 или 6 %

Время работы, мин, не менее

При расходе 2,5 л/с с применением пенообразователя (смачивателя), не менее, мин:

0,5 % (для смачивателя)

24

30

36

48

60

1 %

12

15

18

24

30

3 % ***

4

5

6

8

10

6 % ***

2

2,5

3

4

5

При расходе 5 л/с с применением пенообразователя (смачивателя):

0,5 % (для смачивателя)

12

15

18

24

30

1 % ***

6

7,5

9

12

15

3 % ***

2

2,5

3

4

5

6 % ***

-

-

-

2

2,5

Длина рукавной линии, не менее, м

10, 15 или 20 (по заказу)

Масса и габаритные размеры

Предоставляются по запросу

Срок службы, лет, не менее

10

* По заказу ШПП-В могут быть разработаны под другие номинальное значение и рабочие давления в диапазоне 0,3 – 0,8 МПа на выбор;

** По заказу ШПП-В могут быть изготовлены с другим расходом и объемом емкости для пенообразователя,

*** При подборе ШПП-ВН для внутреннего противопожарного водопровода необходимо обеспечивать время работы не менее 10 мин.

При выборе для комплектации универсального или пенного ствола типа СНК следует применять ПО типа AFFF, AFFF/AR, S/AR, AFFF/AR-LV, WA согласно ГОСТ Р 50588.

При выборе универсального генератора пены средней кратности типа УГП «Турбопен» возможно применение ПО типа S, AFFF, AFFF/AR, S/AR, AFFF/AR-LV, WA согласно ГОСТ Р 50588.

Условное обозначения ШПП-В при заказе

ШПП-В,

ТУ 4854-029-72410778-2014



ХХ-ХХ-ХХ

ХХ

ХХ

ХХХ

X%

ХХ-Х

ХХ

ХХ/ХХ

ХХХ

ХХ

ХХХ

ХХ

Дополнительная комплектация и требования

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1 ШПП «МастерПен»-В , ТУ 4854-029-72410778-2014 – водопенный шкаф пожарный пенный «МастерПен» для размещения в зданиях (помещениях) с постоянной положительной температурой. В качестве системы дозирования применяется дозатор (типа минибак-дозатор) с внутренней эластичной ёмкостью.

2 Основные параметры

  • Объём ёмкости для хранения пенообразователя, л
  • Расход воды/раствора пенообразователя, л/с
  • Номинальное давление на входе ШПП-В, МПа
    • 3 Условный диаметр комплектующих

      • 50 - напорный пожарный рукав с внутренним диаметром 51 мм;
      • 65 - напорный пожарный рукав с внутренним диаметром 66 мм.

      4 Исполнение и способ установки

      • НВ – навесной;
      • ВС – встроенный;
      • ПР – приставной.

      5 Тип применяемого пенообразователя

      • НК – для получения пены низкой кратности;
      • НСВ – для получения пены низкой, средней или высокой кратности.

      6 Процент дозирования и объемная концентрация пенообразователя (смачивателя)

      • 0,5 % – для смачивателя;
      • 1 %;
      • 3 %;
      • 6 %.

      7 ШПП предназначен для размещения

      • ПК – водопенного оборудования;
      • ПК-О – для размещения водопенного оборудования и огнетушителей.

      8 Тип крепления к питающему водопроводу

      • G2” – резьбовое G2”;
      • G2 1/2” – резьбовое G2 1/2”;
      • Ф50 – фланцевое 50-16-01-1-В ГОСТ 33259-2015;
      • Ф65 – фланцевое 65-16-01-1-В ГОСТ 33259-2015.

      9 Направление подвода воды от питающего водопровода

      • ПЛ – подвод питающего трубопровода слева;
      • ПП – подвод питающего трубопровода справа.

      10 Количество рукавных кассет/длина рукавной линии

      • 1К/10 – 1 рукавная кассета обеспечивает укладку, хранение и развертывание пожарного напорного рукава длиной 10 метров;
      • 1К/15 – 1 рукавная кассета обеспечивает укладку, хранение и развертывание пожарного напорного рукава длиной 15 метров;
      • 1К/20 – 1 рукавная кассета обеспечивает укладку, хранение и развертывание пожарного напорного рукава длиной 20 метров;
      • 2К/40 – 2 рукавных кассеты обеспечивает укладку, хранение и развертывание 2 пожарных напорных рукавов общей длиной 40 метров.

      11 Климатическое исполнение

      У, Т или ОМ.

      12 Тип ствола / генератора пены

      • УРС – универсальный (водопенный) ручной ствол;
      • СНК – в комплекте с переносным стволом пены низкой кратности типа СНК;
      • УГП – в комплекте с переносным стволом типа УГП «Турбопен».

      13 Материал емкости

      • СТ – сталь 20;
      • НР – нержавеющая сталь.

      14 Дополнительная комплектация и требования (текстовая запись)

      Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем
Версия для
печати
  • Общие сведения
  • Модификации
  • Технические характеристики


У Вас есть вопросы или предложения? Оставьте ваши контакты и мы свяжемся с Вами

Заполнение формы означает, что вы ознакомились с политикой конфиденциальности сайта www.pnx-spb.ru.

*Конкретный перечень услуг и объем работ определяется договором в зависимости от потребностей Заказчика
