Системы хранения и дозирования пенообразователя (СХДП)
ТУ 4854-037-72410778-2015
Общие сведения
Назначение
Система хранения и дозирования пенообразователя (СХДП) – это комплекс оборудования, контрольно-измерительных приборов и трубопроводной обвязки, обеспечивающий дозирование в поток воды пенообразователя для тушения пожаров в процентном соотношении, соответствующем показателю его объёмной концентрации.
Модификации
Система дозирования с эжекторными дозаторами M-FOI
Система дозирования с балансирующим дозатором M-BP
Система дозирования с турбинным осевым дозатором M-TU
Область применения
Установки пожаротушения с одним или двумя значениями расходов при незначительной протяженности распределительных трубопроводов.

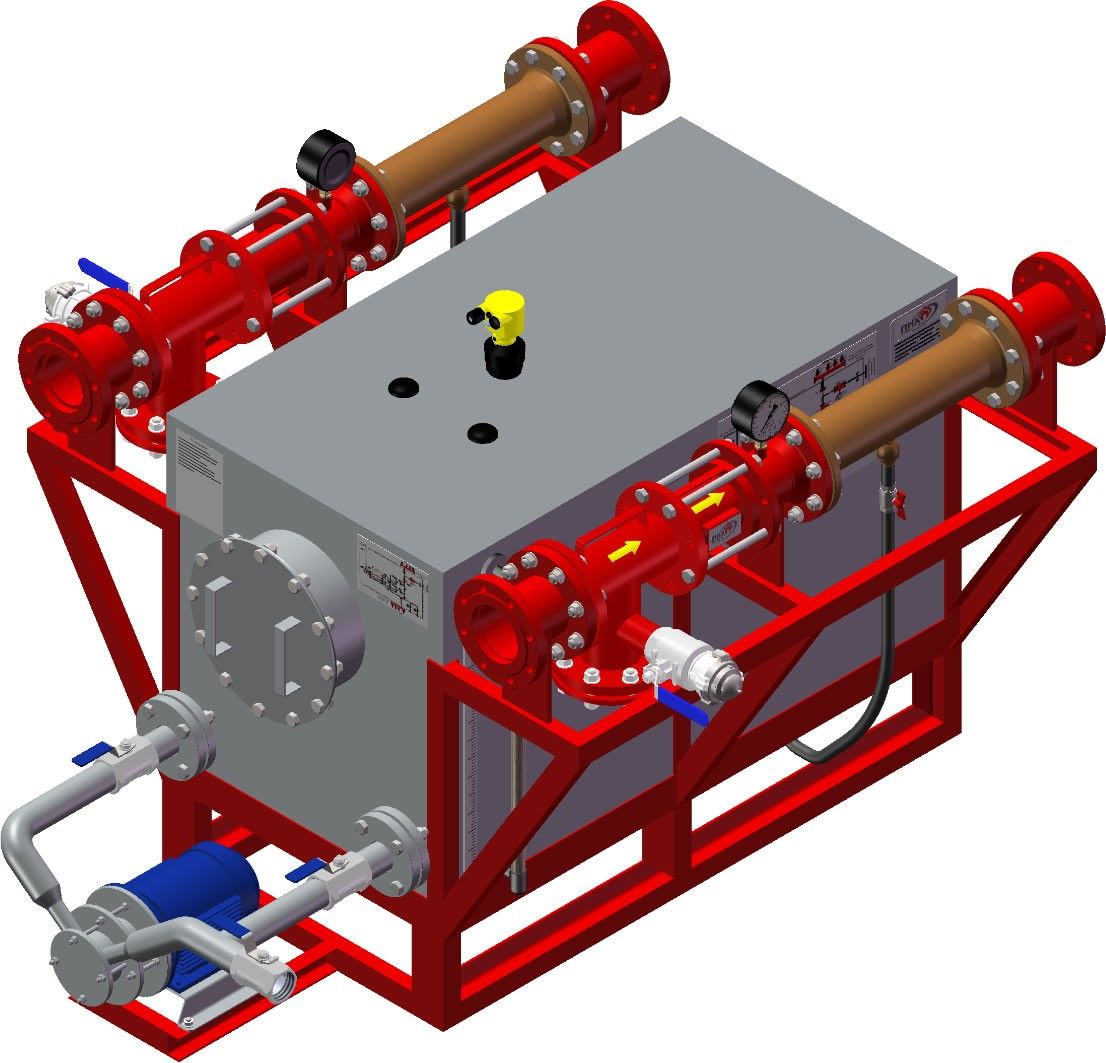

Система дозирования с эжекторным дозатором

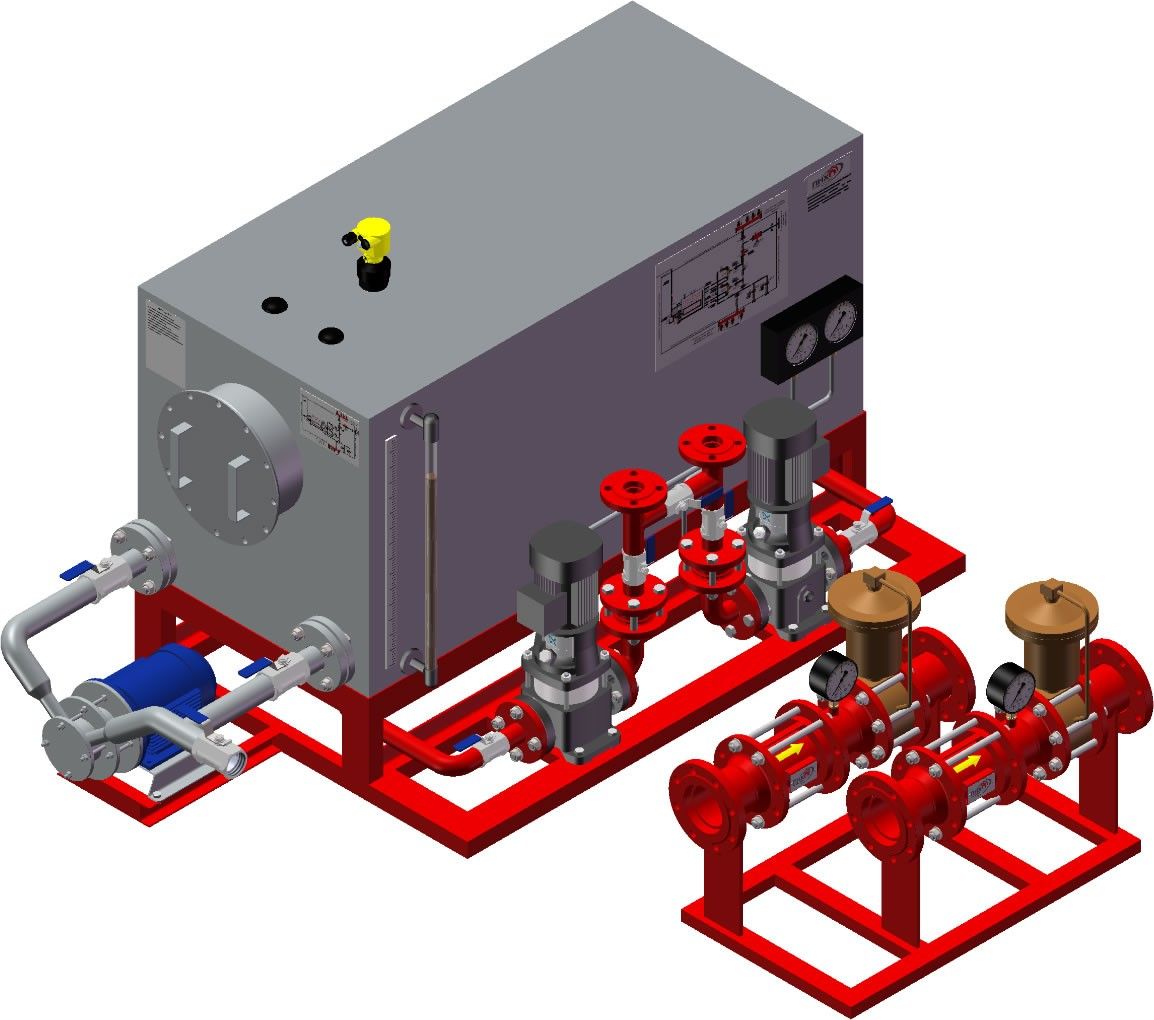

Система дозирования с двумя эжекторными дозаторами
Отличительные преимущества:
- простота и надёжность конструкции;
- отсутствие движущихся и изнашиваемых деталей.
Ограничения по применению:
- потери напора 30% от входного давления в дозатор;
- кинематическая вязкость не более 30 сСт;
- малая высота всасывания;
- не более двух дозаторов в системе.
Область применения
Морские платформы, объекты с удалёнными друг от друга секциями пенного пожаротушения с центральной системой дозирования (объекты металлургической, нефтяной и энергетической отраслей) и прочие.
Система дозирования с балансирующими дозаторами M-BP
Отличительные преимущества:
- широкий диапазон расходов и напоров;
- возможность использования в спринклерных установках;
- самое экономически эффективное решение для объектов с удалёнными друг от друга секциями пенного пожаротушения.
Область применения
Данные системы дозирования являются наиболее надёжными и рекомендуются для объектов, на которых пожар может привести к значительному социальному, экономическому и экологическому ущербу, а именно:
- для складов и производств химически опасных веществ, боеприпасов, компонентов ракетного и ядерного топлива;
- для морских платформ, морских судов;
- для предприятий добычи, транспортировки, хранения, переработки и перевалки нефти и нефтепродуктов, удалённых месторождений и др.
Также установка систем на основе турбинных осевых дозаторов рекомендуется на объектах производства и хранения дорогостоящего оборудования, которое легко может быть разрушено при пожаре (предприятия космической и авиационной промышленности).
Благодаря компактным размерам наиболее целесообразно использовать турбодозаторы в тесных помещениях и блок-контейнерах пенного пожаротушения.

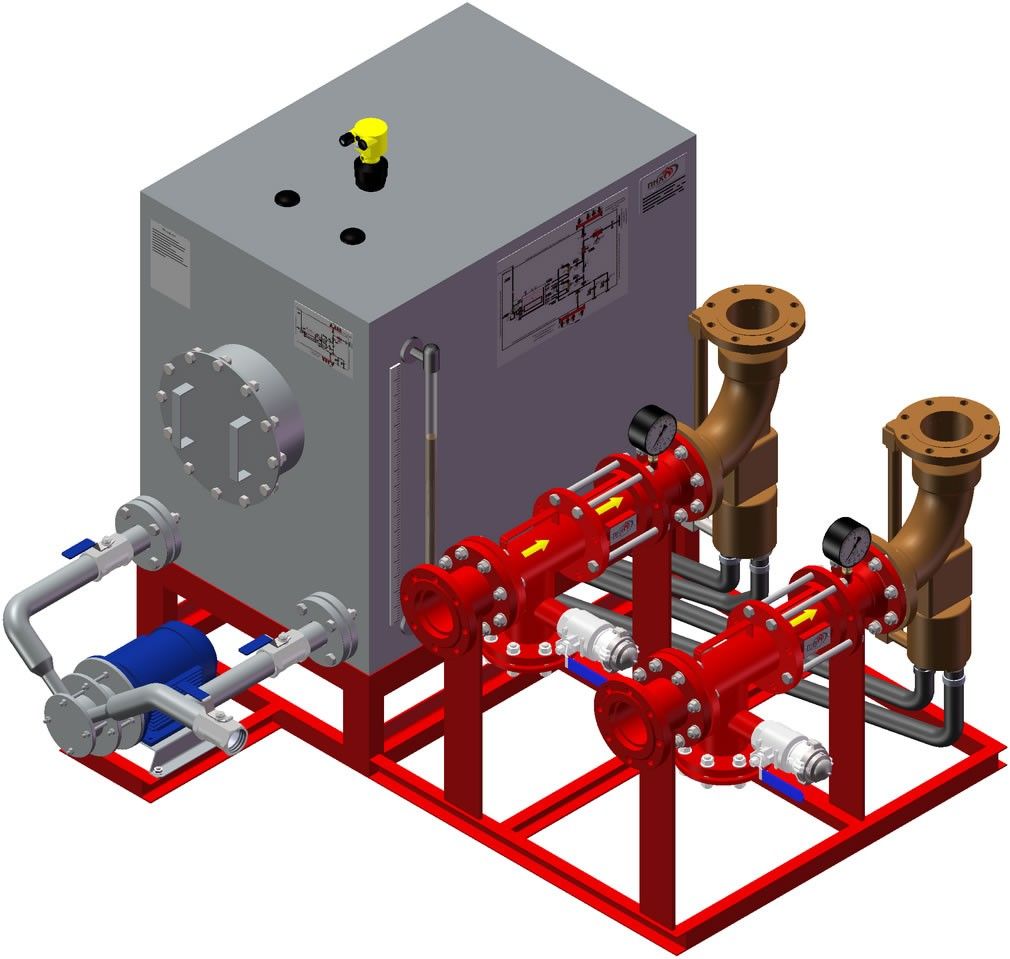

Система дозирования с турбинным осевым дозатором
Система дозирования с двумя турбинными осевыми дозаторами
Отличительные преимущества:
- простота и надёжность конструкции;
- минимальное техническое обслуживание;
- большой срок эксплуатации (более 30 лет).
Ограничения по применению:
- не предусматривается дозирование 6 % пенообразователя;
- кинематическая вязкость не более 30 сСт.
Технические характеристики
Рекомендации по выбору материала изготовления дозаторов
Наименование и обозначение материала
| Хими состав |
Описание материала | Область применения |
| Оловян |
Оловян |
Приме |
| Алюми 10-4-4. Хими |
Хорошо сопро |
Объекты, где необходимы повы |
| Нержа |
Марка стали, представ |
Используется в производстве оборудования для химической промыш |
| Техни |
Основное досто |
Используется в хими |
| Нержа |
Нержа |
Подходит для исполь |
Сведения для проектирования
Типовые принципиальные схемы СХДП
Типовые принципиальные схемы систем дозирования с эжекторными дозаторами M-FOI
Типовая принципиальная схема системы дозирования с одним эжекторным дозатором M-FOI
1 – ёмкость для хранения пенообразователя (обвязка условно не показана);
2 – эжекторный дозатор;
3 – пожарный успокоитель;
4 – пожарный фильтр;
5 – уровнемер;
6 – шаровый кран;
7 – манометр;
8 – водопенный насадок.
Типовая принципиальная схема системы дозирования с двумя эжекторными дозаторами M-FOI
1 – ёмкость для хранения пенообразователя (обвязка условно не показана);
2 – эжекторный дозатор;
3 – пожарный успокоитель;
4 – пожарный фильтр;
5 – уровнемер;
6 – шаровый кран;
7 – манометр;
8 – водопенный насадок.
Типовые принципиальные схемы систем дозирования с турбинными осевыми дозаторами M-TU
Типовая принципиальная схема системы дозирования с одним турбинным осевым дозатором M-TU
1 – ёмкость для хранения пенообразователя (обвязка условно не показана);
2 – турбинный осевой дозатор;
3 – пожарный успокоитель;
4 – пожарный фильтр;
5 – уровнемер;
6 – шаровый кран;
7 – манометр;
8 – водопенный насадок.
Типовая принципиальная схема системы дозирования с двумя турбинными осевыми дозаторами M-TU
1 – ёмкость для хранения пенообразователя (обвязка условно не показана);
2 – турбинный осевой дозатор;
3 – пожарный успокоитель;
4 – пожарный фильтр;
5 – уровнемер;
6 – шаровый кран;
7 – манометр;
8 – водопенный насадок.
Типовые принципиальные схемы систем дозирования с балансирующими дозаторами M-BP
Типовая принципиальная схема установки пенного пожаротушения с удалёнными друг от друга секциями пожаротушения и центральной системой дозирования
1 – трубопровод для пенообразователя из нержавеющей стали или полимеров;
2 – противопожарный трубопровод;
3 – растворопровод (сухотруб в дежурном режиме);
4 – блок балансирующих дозаторов;
5 – насосная станция с центральной системой дозирования пенообразователя.
Типовая принципиальная схема с центральной системой дозирования и блоками с балансирующими дозаторами M-BP
А – центральная система дозирования;
1 – ёмкость для хранения пенообразователя;
2 – уровнемер;
3 – насосная станция дозирования пенообразователя;
Б – блок балансирующих дозаторов;
4 – электроприводная запорная арматура;
5 – реле потока;
6 – балансирующий дозатор;
В – секция пожаротушения;
7 – водопенный насадок.
Для корректного подбора систем дозирования, разработки детальных технологических схем и компоновок СХДП с учётом конструктивных особенностей объектов, пожалуйста, обращайтесь к специалистам проектного отдела ГК «Пожнефтехим».
