ДРЕНЧЕРНЫЙ ОРОСИТЕЛЬ ДЛЯ ВОДЯНЫХ ЗАВЕС НП-I и НП-II (ПОЖАРНЫЙ НАСАДОК), ГОСТ Р 51043-2002
Сертификат ТР ЕАЭС 043/2017 ЕАЭС RU С-RU.ЧС13.В.00454/22
ТУ 4854-018-72410778- 07 (с изм. 1)
Общие сведения
Назначение и область применения
Насадки пожарные (НП) соответствуют ГОСТ Р 51043-2002 «Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний», являются дренчерными оросителями и предназначены для создания вертикальных струй в составе водяных завес.
Насадки выполняются в двух модификациях:
- НП-I (ДВЗ3-СВо) – насадки (оросители), с помощью которых осуществляется формирование сплошной вертикальной водяной струи;
- НП-II (ДВЗ3-СВо) – насадки (оросители), с помощью которых одна часть воды направляется вертикально вверх через встроенное коническое сопло, а другая часть – через щелевые отверстия для подачи распылённой воды в свободные зоны, образующиеся между оросителями вследствие их расстановки на расстоянии до 0,5 м, а также из-за расслоения сплошной вертикальной струи и разлёта капель под воздействием ветровых нагрузок.
Насадки (оросители) НП-I и НП-II (ДВЗ3-СВо) применяются, как правило, для создания водяных завес на технологических площадках причалов в соответствии с требованиями ВСН 12 «Причальные комплексы для перегрузки нефти и нефтепродуктов. Противопожарная защита. Нормы проектирования», в резервуарных парках хранения СУГ, а также на других объектах, где требуется применение водяных завес высотой несколько метров и значительной протяжённости. В отличие от насадков (оросителей), формирующих только вертикальные струи, насадки (оросители) НП-II (ДВЗ3-СВо) создают водяную завесу более непроницаемую для тепловых потоков за счёт подачи мелкодисперсной воды в образующиеся между насадками свободные зоны.
С учётом решаемых задач при проектировании насадки НП-I и НП-II (оросители) могут применяться также и для других целей в зависимости от характеристик и конструктивных особенностей защищаемых объектов.
 Схема струи, образуемой НП-I (ДВЗ3-СВо) |
 Схема струи, образуемой НП-II (ДВЗ3-СВо) |
Отличительные преимущества
- расширенные технические характеристики;
- широкий диапазон расходов и напоров;
- защита от засорения за счёт включения в конструкцию встроенных фильтрующих элементов.
Технические характеристики
Материалы изготовления
По устойчивости к климатическим воздействиям насадки (оросители) НП-I и НП-II (ДВЗ3-СВо) соответствует исполнениям У, ХЛ, УХЛ, Т, ОМ по ГОСТ 15150-69. Диапазон температуры окружающей среды – от минус 60 ºС до плюс 50 ºС.
Материал изготовления (оросителей) НП-I и НП-II (ДВЗ3-СВо) в данных климатических исполнениях, а также для работы на морской воде – нержавеющая сталь.
Основные технические характеристики
Условный диаметр прохода, мм 3 |
Коэффициент производительности К, не менее 0,018 |
Показатель равномерности орошения согласно ГОСТ Р 51043-2002 (коэффициент равномерности орошения R) Не более 0,5 |
Диапазон рабочих давлений, МПа 0,5 ÷ 1,0 |
ϕ – коэффициент, определяемый в зависимости от диаметра спрыска 0,0825 |
Ви – величина коэффициента расхода воды, не менее 0,000981 |
Сохранение работоспособности при тепловом воздействии, не менее, °C (**) 800 |
Масса (с патрубком), кг, не более 0,8 |
Срок эксплуатации, лет, не менее 10 |
Условный диаметр прохода, мм 4 |
Коэффициент производительности К, не менее 0,039 |
Показатель равномерности орошения согласно ГОСТ Р 51043-2002 (коэффициент равномерности орошения R) Не более 0,5 |
Диапазон рабочих давлений, МПа 0,5 ÷ 1,0 |
ϕ – коэффициент, определяемый в зависимости от диаметра спрыска 0,0615 |
Ви – величина коэффициента расхода воды, не менее 0,0031 |
Сохранение работоспособности при тепловом воздействии, не менее, °C (**) 800 |
Масса (с патрубком), кг, не более 0,8 |
Срок эксплуатации, лет, не менее 10 |
Условный диаметр прохода, мм 5 |
Коэффициент производительности К, не менее 0,062 |
Показатель равномерности орошения согласно ГОСТ Р 51043-2002 (коэффициент равномерности орошения R) Не более 0,5 |
Диапазон рабочих давлений, МПа 0,5 ÷ 1,0 |
ϕ – коэффициент, определяемый в зависимости от диаметра спрыска 0,0487 |
Ви – величина коэффициента расхода воды, не менее 0,00756 |
Сохранение работоспособности при тепловом воздействии, не менее, °C (**) 800 |
Масса (с патрубком), кг, не более 0,8 |
Срок эксплуатации, лет, не менее 10 |
Условный диаметр прохода, мм 6 |
Коэффициент производительности К, не менее 0,094 |
Показатель равномерности орошения согласно ГОСТ Р 51043-2002 (коэффициент равномерности орошения R) Не более 0,5 |
Диапазон рабочих давлений, МПа 0,5 ÷ 1,0 |
ϕ – коэффициент, определяемый в зависимости от диаметра спрыска 0,0404 |
Ви – величина коэффициента расхода воды, не менее 0,01568 |
Сохранение работоспособности при тепловом воздействии, не менее, °C (**) 800 |
Масса (с патрубком), кг, не более 0,8 |
Срок эксплуатации, лет, не менее 10 |
Условный диаметр прохода, мм 7 |
Коэффициент производительности К, не менее 0,120 |
Показатель равномерности орошения согласно ГОСТ Р 51043-2002 (коэффициент равномерности орошения R) Не более 0,5 |
Диапазон рабочих давлений, МПа 0,5 ÷ 1,0 |
ϕ – коэффициент, определяемый в зависимости от диаметра спрыска 0,0340 |
Ви – величина коэффициента расхода воды, не менее 0,029 |
Сохранение работоспособности при тепловом воздействии, не менее, °C (**) 800 |
Масса (с патрубком), кг, не более 0,8 |
Срок эксплуатации, лет, не менее 10 |
| Наименование показателя | Значение показателя | ||||
| НП-I-3, НП-II-3 |
НП-I-4, НП-II-4 |
НП-I-5, НП-II-5 |
НП-I-6, НП-II-6 |
НП-I-7, НП-II-7 |
|
| Условный диаметр прохода, мм | 3 | 4 | 5 | 6 | 7 |
| Коэффициент производительности К, не менее | 0,018 | 0,039 | 0,062 | 0,094 | 0,120 |
| Показатель равномерности орошения согласно ГОСТ Р 51043-2002 (коэффициент равномерности орошения R) | Не более 0,5 | ||||
| Диапазон рабочих давлений, МПа(*) | 0,5 ÷ 1,0 | ||||
| ϕ – коэффициент, определяемый в зависимости от диаметра спрыска | 0,0825 | 0,0615 | 0,0487 | 0,0404 | 0,0340 |
| Ви – величина коэффициента расхода воды, не менее | 0,000981 | 0,0031 | 0,00756 | 0,01568 | 0,029 |
| Сохранение работоспособности при тепловом воздействии, не менее, °C (**) | 800 | ||||
| Масса (с патрубком), кг, не более | 0,7 | 1,1 | |||
| Срок эксплуатации, лет, не менее | 10 | ||||
Примечания:
- (*) За номинальное давление принимается нижняя граница рабочего диапазона рабочих давлений
- (**) Сохранение работоспособности при времени теплового воздействия не менее 15 минут.
Графики расходов и давлений/высот и давлений
График расходов и давлений

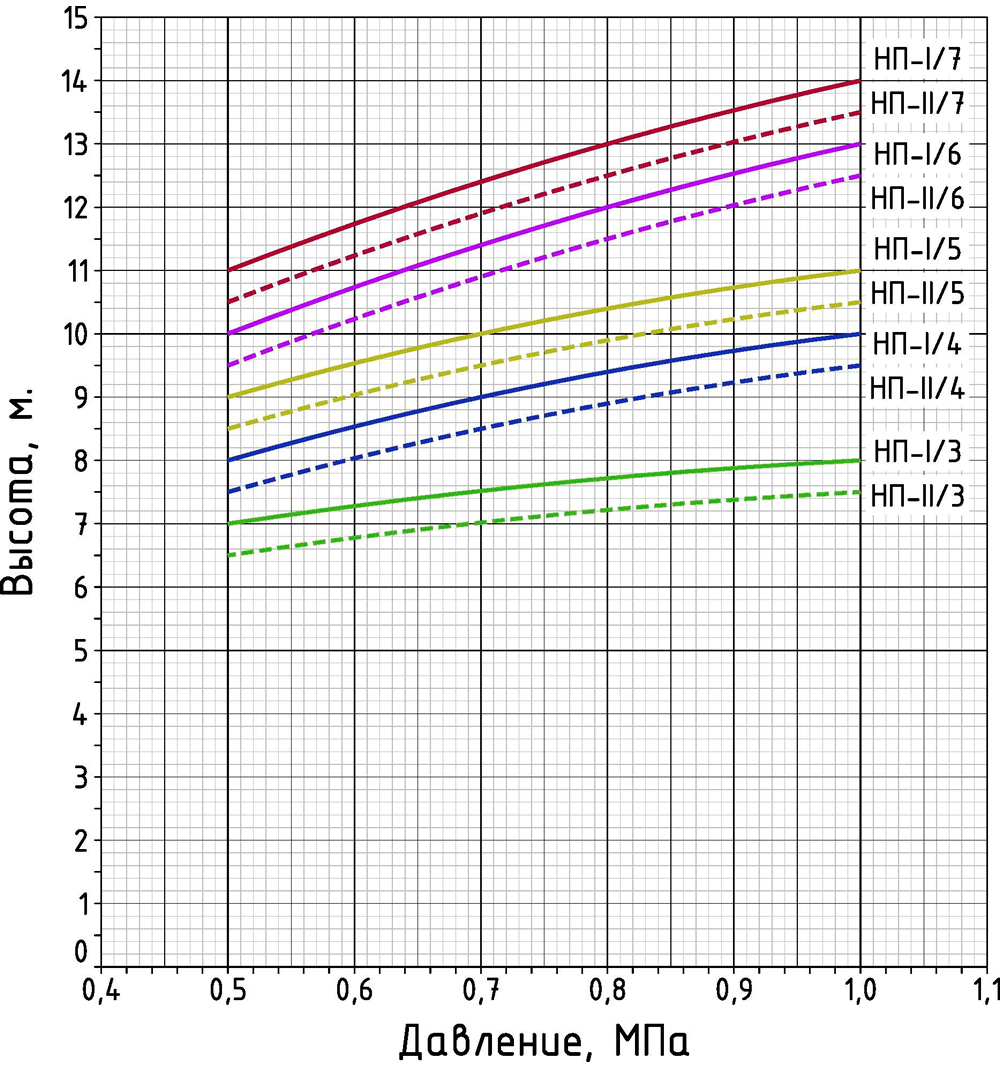

График высот и давлений
Габаритно-присоединительные размеры изделия предоставляются по запросу
Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем
