Камера низкократной пены (КНП) «Вега»

Сертификат ТР ЕАЭС 043/2017 ЕАЭС BY/112 02.01. ТР043 031.02 00435

ТУ 4854-015-72410778-2011

Общие сведения

Описание

Камера низкократной пены (КНП) «Вега» в комплекте с пеносливом типа ПС представляет собой техническое устройство, предназначенное для получения пены низкой кратности из 1%, 3% и 6% растворов пенообразователей (в зависимости от типа пенообразователей) и подачи её в целях пожаротушения в резервуары хранения нефти и нефтепродуктов.

Назначение и область применения

КНП «Вега» и пенослив (ПС) используются в составе стационарных установок пожаротушения для подачи низкократной плёнкообразующей пены сверху на поверхность нефти или нефтепродукта. Такими установками оснащаются:

  • Вертикальные стальные резервуары со стационарной крышей (РВС);
  • Вертикальные стальные резервуары со стационарной крышей и понтоном (РВСП);
  • Вертикальные стальные резервуары с плавающей крышей (РВСПК);
  • Железобетонные резервуары (ЖБР).

Отличительные преимущества

  • Конструкция КНП «Вега» обеспечивает подачу низкократной пены в виде широкого веера, обеспечивая более быстрое покрытие защищаемой площади пеной;
  • Между корпусом КНП «Вега» и пеносливом предусматривается герметизирующий элемент, исключающий в период эксплуатации выход паров нефти и нефтепродуктов из резервуаров в корпус камеры и трубопроводы установок пожаротушения;
  • КНП «Вега» приспособлена для проведения безопасного технического обслуживания и испытаний установки пенного пожаротушения без подачи пены в резервуар. Для этого предусмотрена легкосъёмная крышка и набор узлов для испытаний с подачей пены наружу резервуара без её демонтажа (поставляется по заказу для испытаний одного из резервуаров);
  • КНП «Вега» и ПС в базовом исполнении представляют собой единую конструкцию (встроенный ПС). При необходимости КНП «Вега» и ПС могут быть выполнены в виде отдельных изделий;
  • Применение тройной камеры смешения, принятые соотношения диаметров камер смешения, камер расширения и характеристик пеносливов обеспечивают оптимальный объёмный коэффициент подсоса воздуха в широких диапазонах давлений;
  • Конструкция КНП «Вега» предусматривает возможность вертикальной и горизонтальной установки.

Модификации

КНП «Вега» с пеносливом ПС (РВС)

КНП «Вега» с пеносливом ПС (РВСП)

КНП «Вега» с пеносливом ПС (РВСПК)

Предназначена для применения на резервуарах типа РВС. Обеспечивает подачу одной части низкократной плёнкообразующей пены в виде веера через стенку резервуара, а другой – непосредственно на поверхность.

1 – фланец входной для присоединения к растворопроводу;
2 – узел крепления к резервуару (тип 1, 2, 3, 4 или 5);
3 – камера расширения;
4 – пенослив ПС;
5 – крышка для технического обслуживания;
6 – герметизирующая мембрана.

Основные размеры, типы присоединительных фланцев, масса

Выберите КНП:

Фланец входной

80-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-100-06
ГОСТ 33259-2015

L, мм1

580

a, мм

110

b, мм1

350

h, мм

580

m, кг, не более

25

Фланец входной

80-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-150-06
ГОСТ 33259-2015

L, мм1

630

a, мм

110

b, мм1

350

h, мм

630

m, кг, не более

31

Фланец входной

80-16-01-1
ГОСТ 33259-20152

Узел крепления к резервуару (тип 1, базовый)

1-200-06
ГОСТ 33259-2015

L, мм1

680

a, мм

110

b, мм1

400

h, мм

800

m, кг, не более

42

Фланец входной

100-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-200-06
ГОСТ 33259-2015

L, мм1

690

a, мм

120

b, мм1

400

h, мм

800

m, кг, не более

43

Фланец входной

100-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-250-06
ГОСТ 33259-2015

L, мм1

700

a, мм

135

b, мм1

400

h, мм

950

m, кг, не более

55

Фланец входной

100-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-250-06
ГОСТ 33259-2015

L, мм1

700

a, мм

135

b, мм1

400

h, мм

950

m, кг, не более

55

Тип камеры

Показать все значения
Тип КНПФланец входнойУзел крепления к резервуару
(тип 1, базовый)
L, мм¹a, ммb, мм¹h, ммm, кг
не более
КНП «Вега»-ПС(РВС, У)-580-16-01-1 ГОСТ 33259-20151-100-06 ГОСТ 33259-201558011035058025
КНП «Вега»-ПС(РВС, У)-1080-16-01-1 ГОСТ 33259-20151-150-06 ГОСТ 33259-201563011035063031
КНП «Вега»-ПС(РВС, У)-1580-16-01-1² ГОСТ 33259-20151-200-06 ГОСТ 33259-201568011040080042
КНП «Вега»-ПС(РВС, У)-20100-16-01-1 ГОСТ 33259-20151-200-06 ГОСТ 33259-201569012040080043
КНП «Вега»-ПС(РВС, У)-25100-16-01-1 ГОСТ 33259-20151-250-06 ГОСТ 33259-201570013540095055
КНП «Вега»-ПС(РВС, У)-30100-16-01-1 ГОСТ 33259-20151-250-06 ГОСТ 33259-201570013540095055

1. Для пеносливов типа ПС (ЖБР) значения L и b принимать на 200 мм больше, чем у пеносливов ПС (РВС, РВСП, У).
2. По заказу крепление к растворопроводу может быть выполнено на фланце 100-16-01-1 ГОСТ 33259-2015.

Типы узлов креплений к резервуарам для КНП «Вега» с ПС (РВС, РВСП, У)

С целью обеспечения возможности реконструкции систем (установок) пожаротушения, основанных на использовании генераторов пены средней кратности (ГПС, ГВП и ГПСС), для КНП «Вега» с ПС (РВС, РВСП, У) предусматриваются следующие типы креплений на резервуары:

  • Тип 1 фланцевый (основной)*;
  • Тип 2 для замены ГПСС-600;
  • Тип 3 для замены ГПСС-2000 вариант 1;
  • Тип 4 для замены ГПСС-2000 вариант 2;
  • Тип 5 по заказу с приложением схемы.

Чертежи фланцев

Выберите тип фланца:
Показать все значения

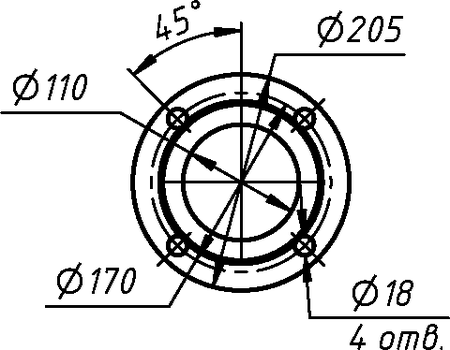

Тип 1 – фланец
100-6-01-1-В ГОСТ 33259-2015* (для КНП-5)

Тип 1 – фланец
150-6-01-1-В ГОСТ 33259-2015* (для КНП-10)

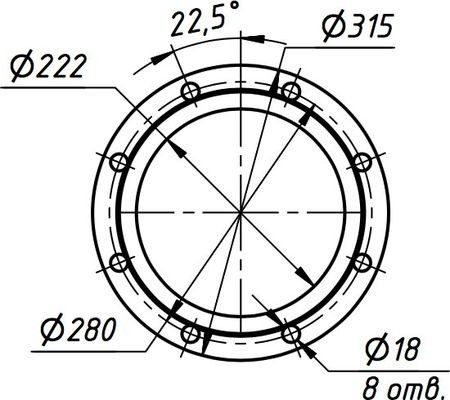

Тип 1 – фланец
200-6-01-1-В ГОСТ 33259-2015* (для КНП-15, КНП-20)

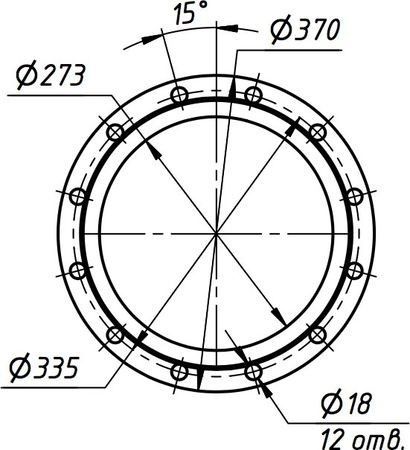

Тип 1 – фланец
250-6-01-1-В ГОСТ 33259-2015* (для КНП-25, КНП-30)

Тип 2 – крепление к резервуару
для замены ГПСС-600

Тип 3 – крепление к резервуару
для замены ГПСС-2000 (вариант 1)

Тип 4 – крепление к резервуару для замены ГПСС-2000 (вариант 2)

* По заказу крепление к резервуару 1-го типа может быть выполнено на фланцах Ду 100, 150, 200, 250, 300 Ру 0,6, 1,0, 1,6 МПа в зависимости от типа КНП «Вега» (необходимо уточнить при заказе или проектировании).
** Минимальный размер отверстия под пенослив во фланце под крепление КНП «Вега».

Предназначена для применения на резервуарах типа РВСП. Обеспечивает подачу низкократной плёнкообразующей пены в виде веера через стенку резервуара.

1 – фланец входной для присоединения к растворопроводу;
2 – узел крепления к резервуару (тип 1, 2, 3, 4 или 5);
3 – камера расширения;
4 – пенослив ПС;
5 – крышка для технического обслуживания;
6 – герметизирующая мембрана.

Основные размеры, типы присоединительных фланцев, масса

Выберите КНП:

Фланец входной

80-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-100-06
ГОСТ 33259-2015

L, мм1

580

a, мм

110

b, мм1

350

h, мм

580

m, кг, не более

25

Фланец входной

80-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-150-06
ГОСТ 33259-2015

L, мм1

630

a, мм

110

b, мм1

350

h, мм

630

m, кг, не более

31

Фланец входной

80-16-01-1
ГОСТ 33259-20152

Узел крепления к резервуару (тип 1, базовый)

1-200-06
ГОСТ 33259-2015

L, мм1

680

a, мм

110

b, мм1

400

h, мм

800

m, кг, не более

42

Фланец входной

100-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-200-06
ГОСТ 33259-2015

L, мм1

690

a, мм

120

b, мм1

400

h, мм

800

m, кг, не более

43

Фланец входной

100-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-250-06
ГОСТ 33259-2015

L, мм1

700

a, мм

135

b, мм1

400

h, мм

950

m, кг, не более

55

Фланец входной

100-16-01-1
ГОСТ 33259-2015

Узел крепления к резервуару (тип 1, базовый)

1-250-06
ГОСТ 33259-2015

L, мм1

700

a, мм

135

b, мм1

400

h, мм

950

m, кг, не более

55

Тип камеры

Показать все значения
Тип КНПФланец входнойУзел крепления к резервуару
(тип 1, базовый)
L, мм¹a, ммb, мм¹h, ммm, кг
не более
КНП «Вега»-ПС(РВСП, У)-580-16-01-1 ГОСТ 33259-20151-100-06 ГОСТ 33259-201558011035058025
КНП «Вега»-ПС(РВСП, У)-1080-16-01-1 ГОСТ 33259-20151-150-06 ГОСТ 33259-201563011035063031
КНП «Вега»-ПС(РВСП, У)-1580-16-01-1² ГОСТ 33259-20151-200-06 ГОСТ 33259-201568011040080042
КНП «Вега»-ПС(РВСП, У)-20100-16-01-1 ГОСТ 33259-20151-200-06 ГОСТ 33259-201569012040080043
КНП «Вега»-ПС(РВСП, У)-25100-16-01-1 ГОСТ 33259-20151-250-06 ГОСТ 33259-201570013540095055
КНП «Вега»-ПС(РВСП, У)-30100-16-01-1 ГОСТ 33259-20151-250-06 ГОСТ 33259-201570013540095055

1. Для пеносливов типа ПС (ЖБР) значения L и b принимать на 200 мм больше, чем у пеносливов ПС (РВС, РВСП, У).
2. По заказу крепление к растворопроводу может быть выполнено на фланце 100-16-01-1 ГОСТ 33259-2015.

Типы узлов креплений к резервуарам для КНП «Вега» с ПС (РВС, РВСП, У)

С целью обеспечения возможности реконструкции систем (установок) пожаротушения, основанных на использовании генераторов пены средней кратности (ГПС, ГВП и ГПСС), для КНП «Вега» с ПС (РВС, РВСП, У) предусматриваются следующие типы креплений на резервуары:

  • Тип 1 фланцевый (основной)*;
  • Тип 2 для замены ГПСС-600;
  • Тип 3 для замены ГПСС-2000 вариант 1;
  • Тип 4 для замены ГПСС-2000 вариант 2;
  • Тип 5 по заказу с приложением схемы.

Чертежи фланцев

Выберите тип фланца:
Показать все значения

Тип 1 – фланец
100-6-01-1-В ГОСТ 33259-2015* (для КНП-5)

Тип 1 – фланец
150-6-01-1-В ГОСТ 33259-2015* (для КНП-10)

Тип 1 – фланец
200-6-01-1-В ГОСТ 33259-2015* (для КНП-15, КНП-20)

Тип 1 – фланец
250-6-01-1-В ГОСТ 33259-2015* (для КНП-25, КНП-30)

Тип 2 – крепление к резервуару
для замены ГПСС-600

Тип 3 – крепление к резервуару
для замены ГПСС-2000 (вариант 1)

Тип 4 – крепление к резервуару для замены ГПСС-2000 (вариант 2)

* По заказу крепление к резервуару 1-го типа может быть выполнено на фланцах Ду 100, 150, 200, 250, 300 Ру 0,6, 1,0, 1,6 МПа в зависимости от типа КНП «Вега» (необходимо уточнить при заказе или проектировании).
** Минимальный размер отверстия под пенослив во фланце под крепление КНП «Вега».

Предназначена для применения на резервуарах типа РВСПК. Обеспечивает подачу низкократной плёнкообразующей пены в пространство между плавающей крышей и кольцевым барьером через защитный кожух, сокращающий потери пены вследствие ветровых нагрузок. При применении КНП «Вега» с ПС (РВСПК) установка отдельных защитных экранов на кромке боковой стенки резервуара не требуется.

1 – фланец входной для присоединения к растворопроводу;
2 – узел крепления к резервуару (тип 1, 2, 3, 4 или 5);
3 – камера расширения;
4 – пенослив ПС;
5 – крышка для технического обслуживания;
6 – герметизирующая мембрана.

Основные размеры, типы присоединительных фланцев, масса

Выберите КНП:

Фланец входной

80-16-01-1
ГОСТ 33259-2015

L, мм

800

E, мм

120

W, мм

200

a, мм

210

b, мм

450

c, мм

100

d, мм

18

h, мм

580

m, кг, не более

22

Фланец входной

80-16-01-1
ГОСТ 33259-2015

L, мм

810

E, мм

120

W, мм

200

a, мм

210

b, мм

450

c, мм

100

d, мм

18

h, мм

630

m, кг, не более

30

Фланец входной

80-16-01-1
ГОСТ 33259-20151

L, мм

870

E, мм

150

W, мм

250

a, мм

210

b, мм

500

c, мм

140

d, мм

22

h, мм

800

m, кг, не более

42

Фланец входной

100-16-01-1
ГОСТ 33259-2015

L, мм

940

E, мм

150

W, мм

250

a, мм

245

b, мм

550

c, мм

140

d, мм

22

h, мм

800

m, кг, не более

45

Фланец входной

100-16-01-1
ГОСТ 33259-2015

L, мм

960

E, мм

200

W, мм

350

a, мм

245

b, мм

550

c, мм

150

d, мм

26

h, мм

950

m, кг, не более

65

Фланец входной

100-16-01-1
ГОСТ 33259-2015

L, мм

960

E, мм

200

W, мм

350

a, мм

245

b, мм

550

c, мм

150

d, мм

26

h, мм

950

m, кг, не более

65

Тип камеры

Показать все значения
Тип КНПФланец входнойL, ммE, ммW, ммa, ммb, ммс, ммd, ммh, ммm, кг
не более
КНП «Вега»-ПС (РВСПК) - 580-16-01-1 ГОСТ 33259-20158001202002104501001858022
КНП «Вега»-ПС (РВСПК) - 1080-16-01-1 ГОСТ 33259-20158101202002104501001863030
КНП «Вега»-ПС (РВСПК) - 1580-16-01-1¹ ГОСТ 33259-20158701502502105001402280042
КНП «Вега»-ПС (РВСПК) - 20100-16-01-1 ГОСТ 33259-20159401502502455501402280045
КНП «Вега»-ПС (РВСПК) - 25100-16-01-1 ГОСТ 33259-20159602003502455501502695065
КНП «Вега»-ПС (РВСПК) - 30100-16-01-1 ГОСТ 33259-20159602003502455501502695065

Примечание

1. По заказу крепление к растворопроводу может быть выполнено на фланце 100-16-01-1 ГОСТ 33259-2015.

Конструкция типового кронштейна для ПС (РВСПК) (рекомендуемая)

Основные размеры и масса кронштейна под ПС (РВСПК)

Выберите кронштейн:

L, мм

150

H, мм

250

W, мм

200

a, мм

65

b, мм

120

D, мм

18

m, кг, не более

6

L, мм

150

H, мм

250

W, мм

200

a, мм

65

b, мм

120

D, мм

18

m, кг, не более

6

L, мм

250

H, мм

450

W, мм

300

a, мм

65

b, мм

150

D, мм

18

m, кг, не более

12

L, мм

250

H, мм

450

W, мм

300

a, мм

100

b, мм

150

D, мм

18

m, кг, не более

12

L, мм

250

H, мм

450

W, мм

300

a, мм

100

b, мм

200

D, мм

22

m, кг, не более

12

L, мм

250

H, мм

450

W, мм

300

a, мм

100

b, мм

200

D, мм

22

m, кг, не более

12

Тип кронштейна

Показать все значения
Кронштейн
под пенослив
L, ммH, ммW, ммa, ммb, ммD, ммm, кг
не более
ПС (РВСПК)-515025020065120186
ПС (РВСПК)-1015025020065120186
ПС (РВСПК)-15250450300651502212
ПС (РВСПК)-202504503001001502212
ПС (РВСПК)-252504503001002002612
ПС (РВСПК)-302504503001002002612

Способ крепления кронштейна к стенке резервуара определяется проектировщиком.


Примечание

По заказу изготавливаются:

  • КНП «Вега» с пеносливом ПС (У), которая может использоваться на разных типах резервуаров, обеспечивая точечную (не веерную) подачу низкократной плёнкообразующей пены;
  • ПС с КНП «Вега» в виде самостоятельных конструкций с отдельными фланцевыми соединениями.

Технические характеристики

Материалы изготовления

Климатическое исполнение У, ХЛ, УХЛ, Т, ОМ: корпус КНП «Вега» с ПС – нержавеющая сталь, сопла – латунь.

Основные технические характеристики

Выберите тип камеры:

Номинальный расход рабочего раствора пенообразователя, л/с, не менее

5

Номинальное давление, МПа

0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)

Рабочее давление, МПа, не менее

0,5–1,0

Кратность пены*, не менее

4–12

Ширина веера пены при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее

12

Ширина веера пены при установке КНП
«Вега» на высоте 6 м, в метрах, не менее

15

Давление разрыва герметизирующего элемента,
МПа, не менее

0,1

Климатическое исполнение

У, ХЛ, УХЛ, ОМ, Т

Срок эксплуатации, лет, не менее

10

Номинальный расход рабочего раствора пенообразователя, л/с, не менее

10

Номинальное давление, МПа

0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)

Рабочее давление, МПа, не менее

0,5–1,0

Кратность пены*, не менее

4–12

Ширина веера пены при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее

12

Ширина веера пены при установке КНП
«Вега» на высоте 6 м, в метрах, не менее

15

Давление разрыва герметизирующего элемента,
МПа, не менее

0,1

Климатическое исполнение

У, ХЛ, УХЛ, ОМ, Т

Срок эксплуатации, лет, не менее

10

Номинальный расход рабочего раствора пенообразователя, л/с, не менее

15

Номинальное давление, МПа

0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)

Рабочее давление, МПа, не менее

0,5–1,0

Кратность пены*, не менее

4–12

Ширина веера пены при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее

12

Ширина веера пены при установке КНП
«Вега» на высоте 6 м, в метрах, не менее

15

Давление разрыва герметизирующего элемента,
МПа, не менее

0,1

Климатическое исполнение

У, ХЛ, УХЛ, ОМ, Т

Срок эксплуатации, лет, не менее

10

Номинальный расход рабочего раствора пенообразователя, л/с, не менее

20

Номинальное давление, МПа

0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)

Рабочее давление, МПа, не менее

0,5–1,0

Кратность пены*, не менее

4–12

Ширина веера пены при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее

12

Ширина веера пены при установке КНП
«Вега» на высоте 6 м, в метрах, не менее

15

Давление разрыва герметизирующего элемента,
МПа, не менее

0,1

Климатическое исполнение

У, ХЛ, УХЛ, ОМ, Т

Срок эксплуатации, лет, не менее

10

Номинальный расход рабочего раствора пенообразователя, л/с, не менее

25

Номинальное давление, МПа

0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)

Рабочее давление, МПа, не менее

0,5–1,0

Кратность пены*, не менее

4–12

Ширина веера пены при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее

12

Ширина веера пены при установке КНП
«Вега» на высоте 6 м, в метрах, не менее

15

Давление разрыва герметизирующего элемента,
МПа, не менее

0,1

Климатическое исполнение

У, ХЛ, УХЛ, ОМ, Т

Срок эксплуатации, лет, не менее

10

Номинальный расход рабочего раствора пенообразователя, л/с, не менее

30

Номинальное давление, МПа

0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)

Рабочее давление, МПа, не менее

0,5–1,0

Кратность пены*, не менее

4–12

Ширина веера пены при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее

12

Ширина веера пены при установке КНП
«Вега» на высоте 6 м, в метрах, не менее

15

Давление разрыва герметизирующего элемента,
МПа, не менее

0,1

Климатическое исполнение

У, ХЛ, УХЛ, ОМ, Т

Срок эксплуатации, лет, не менее

10

Наименование показателяЗначение показателя
КНП-5КНП-10КНП-15КНП-20КНП-25КНП-30
Номинальный расход рабочего раствора пенообразователя, л/с, не менее51015202530
Номинальное давление, МПа0,5
(0,6, 0,7, 0,8, 0,9, 1,0 – по заказу)
Рабочее давление, МПа, не менее0,5–1,0
Кратность пены*, не менее4–12
Ширина веера пены** при установке КНП
«Вега» на высоте 2,5 м, в метрах, не менее
12
Ширина веера пены** при установке КНП
«Вега» на высоте 6 м, в метрах, не менее
15
Давление разрыва герметизирующего элемента,
МПа, не менее
0,1
Климатическое исполнениеУ, ХЛ, УХЛ, ОМ, Т
Срок эксплуатации, лет, не менее10

* В зависимости от типа применяемого пенообразователя и качества воды.

** Примечание. Указанная ширина веера дана для ПС (РВСП) и ПС (У).

Графики расходов и давлений

Для сравнения двух графиков выберите оба значения.

Выберите давление:
Выберите давление:
Показать все значения
График Q-H для КНП «Вега»
с номинальным давлением 0,5 МПа
График Q-H для КНП «Вега»
с номинальным давлением 0,6 МПа
График Q-H для КНП «Вега»
с номинальным давлением 0,7 МПа
График Q-H для КНП «Вега»
с номинальным давлением 0,8 МПа
График Q-H для КНП «Вега»
с номинальным давлением 0,9 МПа
График Q-H для КНП «Вега»
с номинальным давлением 1,0 МПа

Типы креплений к растворопроводам КНП «Вега» с ПС (РВС, РВСП, РВСПК, У)

Монтаж КНП «Вега» к подводящим растворопроводам в стандартной комплектации предусмотрен на фланцевых соединениях следующих типов:

  • КНП-5 «ВЕГА» – 80-16-01-1 ГОСТ 33259-2015;
  • КНП-10 «ВЕГА» – 80-16-01-1 ГОСТ 33259-2015;
  • КНП-15 «ВЕГА» – 80-16-01-1 ГОСТ 33259-2015 (по заказу 100-16-01-1 ГОСТ 33259-2015);
  • КНП-20 «ВЕГА» – 100-16-01-1 ГОСТ 33259-2015;
  • КНП-25 «ВЕГА» – 100-16-01-1 ГОСТ 33259-2015;
  • КНП-30 «ВЕГА» – 100-16-01-1 ГОСТ 33259-2015.

Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем

Видео

Версия для
печати
  • Общие сведения
  • Модификации
  • Технические характеристики
  • Видео


У Вас есть вопросы или предложения? Оставьте ваши контакты и мы свяжемся с Вами

Заполнение формы означает, что вы ознакомились с политикой конфиденциальности сайта www.pnx-spb.ru.

*Конкретный перечень услуг и объем работ определяется договором в зависимости от потребностей Заказчика
