Генератор высокократной пены эжекционный (ГВПЭ) «Фаворит»

Сертификат ТР ЕАЭС 043/2017 ЕАЭС RU С-RU.ПБ97.В.00128/21

ТУ 4854-020-72410778-08

Общие сведения

Назначение и область применения

Генератор высокократной пены эжекционный (ГВПЭ) «Фаворит» предназначен для получения из водного раствора 1 %, 3 % или 6 %-го пенообразователя полидисперсной воздушно-механической пены высокой кратности.
Для получения раствора должен применяться специальный пенообразователь, предназначенный для получения высокократной пены, либо универсальный.

С учётом конструктивных особенностей защищаемых объектов ГВПЭ «Фаворит» выпускается в двух модификациях:

модификация А – с приоритетом по длине;
модификация Б – с приоритетом по ширине.

ГВПЭ «Фаворит» применяют в составе установок объёмного пенного пожаротушения закрытых зданий, помещений и сооружений (продуктовые насосные нефтеперекачивающие станции и другие помещения, связанные с обращением нефти и нефтепродуктов, различные склады товарно-материальных ценностей и т.д.), огороженных объёмов, для заполнения обвалований пеной и во многих других случаях.

По устойчивости к климатическим воздействиям ГВПЭ «Фаворит» соответствует исполнениям У, ХЛ, УХЛ, Т и ОМ по ГОСТ 15150-69.

Отличительные преимущества

наличие модификаций, позволяющих эффективно разместить генераторы над защищаемым объёмом с учётом его технологических и конструктивных особенностей (наличия кран-балок, ферм, колонн и т.д.);
габаритные размеры (в некоторых случаях размеры уменьшены до 25 % относительно импортных и отечественных аналогов);
широкий типоряд по номинальным расходам, обеспечивающий соответствие расчётных и фактических характеристик установок объёмного пожаротушения и, как следствие, сокращение затрат на пенообразователь и ёмкости для его хранения, площадей насосных станций, пунктов приготовления раствора пенообразователя и т.д.

Модификации

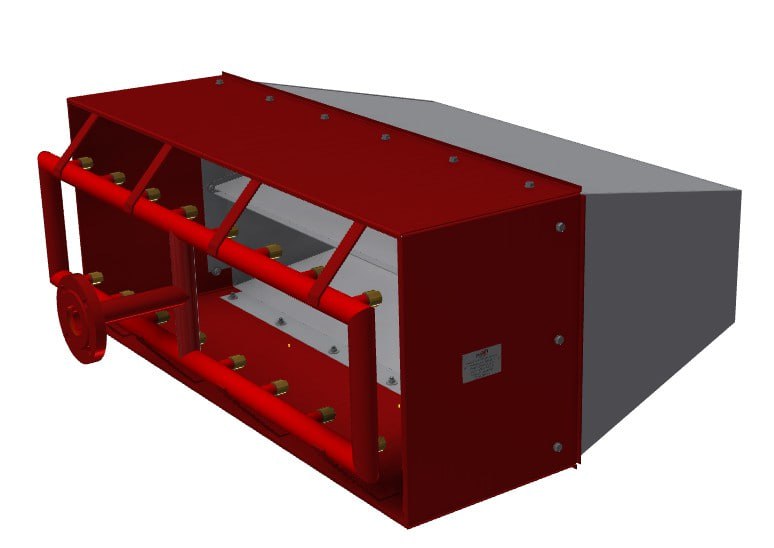

ГВПЭ «Фаворит», модификация А (типовой кронштейн на заказ)

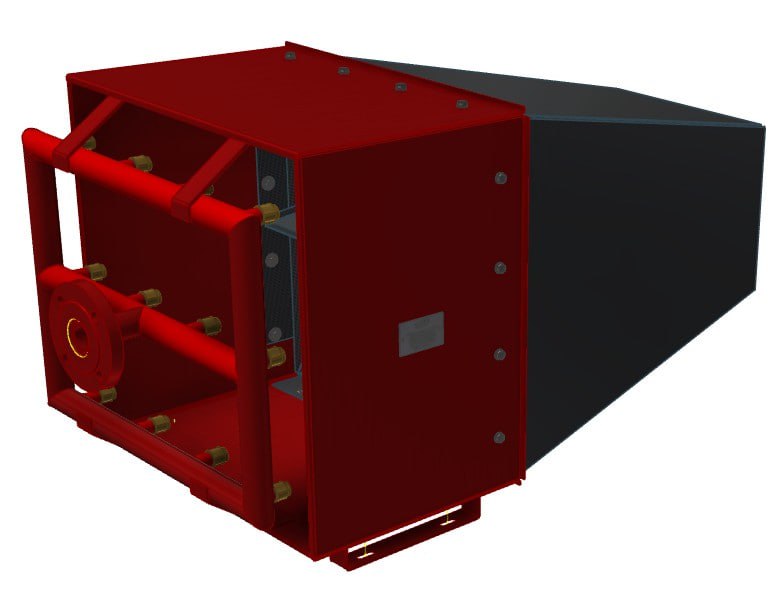

ГВПЭ «Фаворит», модификация Б (типовой кронштейн на заказ)

1 – распределительный коллектор с соплами;
2 – корпус;
3 – пеногенерирующая сетка;
4 – присоединительный фланец;
5 – платформа для крепления кронштейна (указывается при заказе).

По заказу фланец может быть выполнен в центральной части коллектора.

Габаритные размеры

Габаритные размеры с предусмотренным присоединительным фланцем

Выбрать генератор

Показать все значения

Значение показателя
Тип ГВПЭ	Присоединительный фланец	A, мм	B, мм	C, мм	D, мм	E**, мм	Масса, кг (не более)
ГВПЭ-50	50-16-01-1* ГОСТ 33259-2015	740	460	400	370	820	25
ГВПЭ-100	50-16-01-1* ГОСТ 33259-2015	740	460	400	370	820	25
ГВПЭ-150	50-16-01-1* ГОСТ 33259-2015	1180	682	635	600	1260	45
ГВПЭ-200	50-16-01-1* ГОСТ 33259-2015	1180	682	635	600	1260	45
ГВПЭ-250	50-16-01-1* ГОСТ 33259-2015	1180	682	635	600	1260	45
ГВПЭ-300	65-16-01-1* ГОСТ 33259-2015	1380	905	850	820	1470	55
ГВПЭ-350	65-16-01-1* ГОСТ 33259-2015	1380	905	850	820	1470	55
ГВПЭ-400	65-16-01-1* ГОСТ 33259-2015	1380	905	850	820	1470	55
ГВПЭ-450	65-16-01-1* ГОСТ 33259-2015	1380	905	850	820	1470	55
ГВПЭ-500	65-16-01-1* ГОСТ 33259-2015	1380	905	850	820	1470	55
ГВПЭ-600	80-16-01-1 ГОСТ 33259-2015	1935	1105	1055	1015	2035	85
ГВПЭ-700	80-16-01-1 ГОСТ 33259-2015	1935	1105	1055	1015	2035	85
ГВПЭ-800	80-16-01-1 ГОСТ 33259-2015	2200	1280	1230	1190	2300	110
ГВПЭ-900	80-16-01-1 ГОСТ 33259-2015	2200	1280	1230	1190	2300	110
ГВПЭ-1000	80-16-01-1 ГОСТ 33259-2015	2200	1280	1230	1190	2300	110

* По заказу могут быть изготовлены с муфтовым соединением к растворопроводу или другими типами фланцев.

** Размер с предусмотренным присоединительным фланцем.

Габаритные размеры платформы

Основные размеры

Выбрать генератор

Показать все значения

Значение показателя
Тип ГВПЭ	A, мм	B, мм	C, мм	D, мм
ГВПЭ-50	120	130	250	50
ГВПЭ-100	120	130	250	50
ГВПЭ-150	160	175	400	50
ГВПЭ-200	160	175	400	50
ГВПЭ-250	160	175	400	50
ГВПЭ-300	260	145	600	50
ГВПЭ-350	260	145	600	50
ГВПЭ-400	260	145	600	50
ГВПЭ-450	260	145	600	50
ГВПЭ-500	260	145	600	50
ГВПЭ-600	350	120	650	50
ГВПЭ-700	350	120	650	50
ГВПЭ-800	400	130	700	50
ГВПЭ-900	400	130	700	50
ГВПЭ-1000	400	130	700	50

Конструкция типового кронштейна

Основные размеры кронштейна для ГВПЭ-50…250, модификация А
L, H, W – габаритные размеры;
A, B – шаг отверстий для крепления в стене;
a, b – шаг отверстий для крепления ГВПЭ «Фаворит», модификация А

Основные размеры кронштейна для ГВПЭ-300…1000, модификация А
L, H, W – габаритные размеры;
A, B, C – шаг отверстий для крепления в стене;
a, b – шаг отверстий для крепления ГВПЭ «Фаворит», модификация А

Основные размеры кронштейна

Выберите ГВПЭ:

H, мм

200

L, мм

300

A, мм

250

B, мм

150

C, мм

a, мм

250

b, мм

120

D, мм

W, мм

385

H, мм

200

L, мм

300

A, мм

250

B, мм

150

C, мм

a, мм

250

b, мм

120

D, мм

W, мм

385

H, мм

350

L, мм

450

A, мм

400

B, мм

310

C, мм

a, мм

400

b, мм

160

D, мм

W, мм

505

H, мм

350

L, мм

450

A, мм

400

B, мм

310

C, мм

a, мм

400

b, мм

160

D, мм

W, мм

505

H, мм

350

L, мм

450

A, мм

400

B, мм

310

C, мм

a, мм

400

b, мм

160

D, мм

W, мм

505

H, мм

350

L, мм

450

A, мм

400

B, мм

310

C, мм

a, мм

400

b, мм

160

D, мм

W, мм

505

H, мм

380

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

380

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

380

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

380

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

480

L, мм

850

A, мм

770

B, мм

400

C, мм

120

a, мм

650

b, мм

350

D, мм

W, мм

700

H, мм

480

L, мм

850

A, мм

770

B, мм

400

C, мм

120

a, мм

650

b, мм

350

D, мм

W, мм

700

H, мм

480

L, мм

900

A, мм

820

B, мм

400

C, мм

120

a, мм

700

b, мм

400

D, мм

W, мм

750

H, мм

480

L, мм

900

A, мм

820

B, мм

400

C, мм

120

a, мм

700

b, мм

400

D, мм

W, мм

750

H, мм

480

L, мм

900

A, мм

820

B, мм

400

C, мм

120

a, мм

700

b, мм

400

D, мм

W, мм

750

Выбрать генератор

Показать все значения

Значение показателя
Тип ГВПЭ	H, мм	L, мм	A, мм	B, мм	C, мм	a, мм	b, мм	D, мм	W, мм
ГВПЭ-50	200	300	250	150	-	250	120	18	385
ГВПЭ-100	200	300	250	150	-	250	120	18	385
ГВПЭ-150	350	450	400	310	-	400	160	18	505
ГВПЭ-200	350	450	400	310	-	400	160	18	505
ГВПЭ-250	350	450	400	310	-	400	160	18	505
ГВПЭ-300	350	450	400	310	-	400	160	18	505
ГВПЭ-350	380	720	670	300	70	600	260	14	600
ГВПЭ-400	380	720	670	300	70	600	260	14	600
ГВПЭ-450	380	720	670	300	70	600	260	14	600
ГВПЭ-500	380	720	670	300	70	600	260	14	600
ГВПЭ-600	480	850	770	400	120	650	350	26	700
ГВПЭ-700	480	850	770	400	120	650	350	26	700
ГВПЭ-800	480	900	820	400	120	700	400	26	750
ГВПЭ-900	480	900	820	400	120	700	400	26	750
ГВПЭ-1000	480	900	820	400	120	700	400	26	750

Примечания

1. Способ крепления кронштейна к несущей конструкции (стены, перегородки и т.д.) определяется проектировщиком. Крепёж в комплект не входит.
2. Расчётное расстояние от оси подводящего растворопровода до несущей конструкции (стены, перегородки и т.д.) для всех кронштейнов – 150 мм. Для расстояний, отличных от расчётного , кронштейны могут быть изготовлены по отдельному заказу.

По заказу фланец может быть выполнен в центральной части коллектора.

Габаритные размеры

Габаритные размеры с предусмотренным присоединительным фланцем

Выбрать генератор

Показать все значения

Значение показателя
Тип ГВПЭ	Присоединительный фланец	A, мм	B, мм	C, мм	D, мм	E**, мм	Масса, кг (не более)
ГВПЭ-50	50-16-01-1* ГОСТ 33259-2015	580	355	320	670	660	25
ГВПЭ-100	50-16-01-1* ГОСТ 33259-2015	580	355	320	670	660	25
ГВПЭ-150	50-16-01-1* ГОСТ 33259-2015	824	609	552	1000	904	45
ГВПЭ-200	50-16-01-1* ГОСТ 33259-2015	824	609	552	1000	904	45
ГВПЭ-250	50-16-01-1* ГОСТ 33259-2015	824	609	552	1000	904	45
ГВПЭ-300	65-16-01-1* ГОСТ 33259-2015	1024	704	648	1240	1104	55
ГВПЭ-350	65-16-01-1* ГОСТ 33259-2015	1024	704	648	1240	1104	55
ГВПЭ-400	65-16-01-1* ГОСТ 33259-2015	1024	704	648	1240	1104	55
ГВПЭ-450	65-16-01-1* ГОСТ 33259-2015	1024	704	648	1240	1104	55
ГВПЭ-500	65-16-01-1* ГОСТ 33259-2015	1024	704	648	1240	1104	55
ГВПЭ-600	80-16-01-1 ГОСТ 33259-2015	1207	750	703	1976	1309	85
ГВПЭ-700	80-16-01-1 ГОСТ 33259-2015	1207	750	703	1976	1309	85
ГВПЭ-800	80-16-01-1 ГОСТ 33259-2015	1390	880	830	2250	1490	110
ГВПЭ-900	80-16-01-1 ГОСТ 33259-2015	1390	880	830	2250	1490	110
ГВПЭ-1000	80-16-01-1 ГОСТ 33259-2015	1390	880	830	2250	1490	110

* По заказу могут быть изготовлены с муфтовым соединением к растворопроводу или другими типами фланцев.

** Размер с предусмотренным присоединительным фланцем.

Габаритные размеры платформы

Основные размеры

Выбрать генератор

Показать все значения

Значение показателя
Тип ГВПЭ	A, мм	B, мм	C, мм	D, мм
ГВПЭ-50	120	80	250	50
ГВПЭ-100	120	80	250	50
ГВПЭ-150	170	155	400	50
ГВПЭ-200	170	155	400	50
ГВПЭ-250	170	155	400	50
ГВПЭ-300	260	170	600	50
ГВПЭ-350	260	170	600	50
ГВПЭ-400	260	170	600	50
ГВПЭ-450	260	170	600	50
ГВПЭ-500	260	170	600	50
ГВПЭ-600	300	200	1000	50
ГВПЭ-700	300	200	1000	50
ГВПЭ-800	350	200	1200	50
ГВПЭ-900	350	200	1200	50
ГВПЭ-1000	350	200	1200	50

Конструкция типового кронштейна

Основные размеры кронштейна для ГВПЭ-50…250, модификация Б
L, H, W – габаритные размеры;
A, B – шаг отверстий для крепления в стене;
a, b – шаг отверстий для крепления ГВПЭ «Фаворит», модификация Б

Основные размеры кронштейна для ГВПЭ-300…1000, модификация Б
L, H, W – габаритные размеры;
A, B, C – шаг отверстий для крепления в стене;
a, b – шаг отверстий для крепления ГВПЭ «Фаворит», модификация Б

Основные размеры кронштейна

Выберите ГВПЭ:

H, мм

200

L, мм

285

A, мм

250

B, мм

150

C, мм

a, мм

250

b, мм

120

D, мм

W, мм

355

H, мм

200

L, мм

285

A, мм

250

B, мм

150

C, мм

a, мм

250

b, мм

120

D, мм

W, мм

355

H, мм

250

L, мм

450

A, мм

400

B, мм

200

C, мм

a, мм

400

b, мм

170

D, мм

W, мм

455

H, мм

250

L, мм

450

A, мм

400

B, мм

200

C, мм

a, мм

400

b, мм

170

D, мм

W, мм

455

H, мм

250

L, мм

450

A, мм

400

B, мм

200

C, мм

a, мм

400

b, мм

170

D, мм

W, мм

455

H, мм

350

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

350

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

350

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

350

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

350

L, мм

720

A, мм

670

B, мм

300

C, мм

a, мм

600

b, мм

260

D, мм

W, мм

600

H, мм

400

L, мм

1150

A, мм

1100

B, мм

350

C, мм

100

a, мм

1000

b, мм

300

D, мм

W, мм

800

H, мм

400

L, мм

1150

A, мм

1100

B, мм

350

C, мм

100

a, мм

1000

b, мм

300

D, мм

W, мм

800

H, мм

400

L, мм

1350

A, мм

1300

B, мм

350

C, мм

100

a, мм

1200

b, мм

350

D, мм

W, мм

800

H, мм

400

L, мм

1350

A, мм

1300

B, мм

350

C, мм

100

a, мм

1200

b, мм

350

D, мм

W, мм

800

H, мм

400

L, мм

1350

A, мм

1300

B, мм

350

C, мм

100

a, мм

1200

b, мм

350

D, мм

W, мм

800

Выбрать генератор

Показать все значения

Значение показателя
Тип ГВПЭ	H, мм	L, мм	A, мм	B, мм	C, мм	a, мм	b, мм	D, мм	W, мм
ГВПЭ-50	200	285	250	150	-	250	120	18	355
ГВПЭ-100	200	285	250	150	-	250	120	18	355
ГВПЭ-150	250	450	400	200	-	400	170	18	455
ГВПЭ-200	250	450	400	200	-	400	170	18	455
ГВПЭ-250	250	450	400	200	-	400	170	18	455
ГВПЭ-300	350	720	670	300	70	600	260	14	600
ГВПЭ-350	350	720	670	300	70	600	260	14	600
ГВПЭ-400	350	720	670	300	70	600	260	14	600
ГВПЭ-450	350	720	670	300	70	600	260	14	600
ГВПЭ-500	350	720	670	300	70	600	260	14	600
ГВПЭ-600	400	1150	1100	350	100	1000	300	26	800
ГВПЭ-700	400	1150	1100	350	100	1000	300	26	800
ГВПЭ-800	400	1350	1300	350	100	1200	350	26	800
ГВПЭ-900	400	1350	1300	350	100	1200	350	26	800
ГВПЭ-1000	400	1350	1300	350	100	1200	350	26	800

Примечания

1. Способ крепления кронштейна к несущей конструкции (стены, перегородки и т.д.) определяется проектировщиком. Крепёж в комплект не входит.
2. Расчётное расстояние от оси подводящего растворопровода до несущей конструкции (стены, перегородки и т.д.) для всех кронштейнов – 150 мм. Для расстояний, отличных от расчётного, кронштейны могут быть изготовлены по отдельному заказу.

Технические характеристики

Материалы изготовления

Климатическое исполнение У, ХЛ, УХЛ, Т, ОМ для работы на морской воде – нержавеющая сталь.

Основные технические характеристики

Выберите ГВПЭ:

Номинальный расход по раствору пенообразователя, л/мин, не менее*

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

100

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

150

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

200

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

250

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

300

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

350

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

400

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

450

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

500

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

600

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

700

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

800

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

900

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

100

Срок эксплуатации, лет, не менее

Номинальный расход по раствору пенообразователя, л/мин, не менее*

1000

Номинальное давление, МПа (кгс/см²)*

0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)

Кратность пены, не менее

400–800**

Масса, кг, не более

110

Срок эксплуатации, лет, не менее

Выбрать генератор

Показать все значения

Значение показателя
Номинальный расход по раствору пенообразователя, л/мин, не менее^*	Номинальное давление, МПа (кгс/см²)*	Кратность пены, не менее	Масса, кг, не более	Срок эксплуатации, лет, не менее
50	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	20	10
100	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	20	10
150	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	40	10
200	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	55	10
250	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	55	10
300	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	60	10
350	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	60	10
400	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	60	10
450	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	60	10
500	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	60	10
600	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	70	10
700	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	80	10
800	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	90	10
900	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	100	10
1000	0,5 (5,0), 0,6 (6,0), 0,7 (7,0), 0,8 (8,0), 0,9 (9,0), 1,0 (10)	400–800^**	110	10

* ГВПЭ «Фаворит» могут быть изготовлены с любым значением номинального расхода в диапазоне 50–1000 л/мин при номинальном давлении 0,5–1,0 МПа.
** В зависимости от методики испытаний и качества пенообразователя.

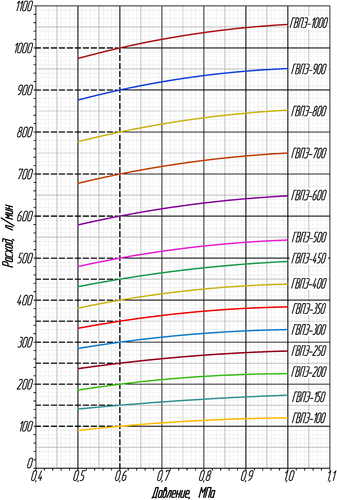

Графики расходов и давлений

Для сравнения двух графиков выберите оба значения.

Выберите давление:

Показать все значения

ГВПЭ «Фаворит» с номинальным давлением 0,5 МПа

ГВПЭ «Фаворит» с номинальным давлением 0,6 МПа

ГВПЭ «Фаворит» с номинальным давлением 0,7 МПа

ГВПЭ «Фаворит» с номинальным давлением 0,8 МПа

ГВПЭ «Фаворит» с номинальным давлением 0,9 МПа

ГВПЭ «Фаворит» с номинальным давлением 1,0 МПа

Размеры присоединительных фланцев

Выбрать генератор

Показать все значения

Генератор	Присоединительный фланец^*
ГВПЭ-50	50-16-01-1 ГОСТ 33259-2015
ГВПЭ-100	50-16-01-1 ГОСТ 33259-2015
ГВПЭ-150	50-16-01-1 ГОСТ 33259-2015
ГВПЭ-200	50-16-01-1 ГОСТ 33259-2015
ГВПЭ-250	50-16-01-1 ГОСТ 33259-2015
ГВПЭ-300	50-16-01-1 ГОСТ 33259-2015
ГВПЭ-350	65-16-01-1 ГОСТ 33259-2015
ГВПЭ-400	65-16-01-1 ГОСТ 33259-2015
ГВПЭ-450	65-16-01-1 ГОСТ 33259-2015
ГВПЭ-500	65-16-01-1 ГОСТ 33259-2015
ГВПЭ-600	80-16-01-1 ГОСТ 33259-2015
ГВПЭ-700	80-16-01-1 ГОСТ 33259-2015
ГВПЭ-800	80-16-01-1 ГОСТ 33259-2015
ГВПЭ-900	80-16-01-1 ГОСТ 33259-2015
ГВПЭ-1000	80-16-01-1 ГОСТ 33259-2015

* По заказу ГВПЭ «Фаворит» могут быть изготовлены с муфтовым соединением к растворопроводу или другими типами фланцев.

Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем

Сведения для проектирования

Для защиты ГВПЭ «Фаворит» от попадания посторонних механических включений и нарушения его работоспособности на входе необходима установка пожарного фильтра универсального (ПФУ) «Тауэр» ТУ 4854-012-72410778-07 с размером ячейки 2х2 мм.
Установка ГВПЭ «Фаворит» модификации А может предусматриваться как горизонтально, так и вертикально:

Схема горизонтальной установки ГВПЭ «Фаворит»
модификации А с горизонтальным направлением
подачи струй

Схема вертикальной установки ГВПЭ «Фаворит»
модификации А с направлением подачи струй
сверху вниз

Установка ГВПЭ «Фаворит» модификации Б также может предусматриваться как горизонтально, так и вертикально:

Схема горизонтальной установки ГВПЭ «Фаворит»
модификации Б с горизонтальным направлением
подачи струй

Схема вертикальной установки ГВПЭ «Фаворит»
модификации Б с направлением подачи струй
сверху вниз

Видео

Назад Версия для
печати

У Вас есть вопросы или предложения? Оставьте ваши контакты и мы свяжемся с Вами

Производство генераторов пены для установок пожаротушения

Пожнефтехим производит широкий перечень оборудования для систем и установок пожаротушения. Это генераторы пены низкой, средней, высокой кратности, фильтры пожарные, лафетные стволы, пожарные вышки, успокоители, насадки подслойные, узлы подключения пожарной техники и пр.

Производство и поставка МОБИЛЬНОЙ пожарной техники

Комплекс оборудования для аварийно-спасательных подразделений: возимые пенные модули, ручные и возимые генераторы пены, дозаторы, фильтры, блок-контейнеры на прицепе производства Пожнефтехим.

Производство систем дозирования с дозаторами Matre: M-TU, M-BP, M-FOI

Пожнефтехим проектирует и производит системы хранения и дозирования пенообразователя с турбинным осевым, балансирующим и эжекторным дозаторами. Пожнефтехим является эксклюзивным дистрибьютором продукции Matre на российском рынке, а также в некоторых других странах.

Производство пенообразователей «Аквафом»

Пожнефтехим производит пенообразователи и смачиватели для пожаротушения на собственном производстве в Ивантеевке. Линейка продукции включает более 180 рецептур. Это пенообразователи типа S, S/AR, AFFF, AFFF/AR, AFFF/AR LV, WA. Продукция производится строго по ГОСТ.

Водяные завесы. Дренчерные оросители, насадки пожарные.

Проектирование водяных завес в качестве компенсирующих мероприятий по СТУ. Производство и поставка дренчерных оросителей для водяных завес, шеф-монтаж, пусконаладка. Дренчерные оросители НП I, НП II, НП III могут поставляться в комплексе с другим оборудованием Пожнефтехим.

Производство баков-дозаторов «Антифайер»

Пожнефтехим производит баки-дозаторы на заказ с 2010 года. Мы поставляем изделия с полным комплектом разрешительной и эксплуатационной документации, включая протокол заводских испытаний. Баки-дозаторы «Антифайер» – это гарантия качества и работоспособности системы дозирования на вашем объекте.

Производство блочно-модульных комплексов

Изготовление на заказ блочно-модульных комплексов: блок-контейнеров, блоков пожарных гидрантов, пенных шкафов. Комплектация блочно-модульной продукции Пожнефтехим оборудованием, системами и установками выполняется с учетом требований проектной документации.

Производство лафетных пожарных комплексов (ЛПК)

Комплексы оборудования для водяного и пенного пожаротушения с больших расстояний. В состав ЛПК «Антифайер» входят пожарная вышка, лафетный ствол и водопленочный теплозащитный экран производства Пожнефтехим. ЛПК устанавливаются на железнодорожных сливоналивных эстакадах, складах ЛВЖ, ГЖ и других особо опасных промышленных объектах.

Производство пожарных шкафов пенных

Разработка, производство и поставка пенных и водяных пожарных шкафов напрямую от производителя. Комплектация, габариты, технические и иные характеристики ШПП «МастерПен» определяются по согласованию с заказчиком.

Производство оборудования для водяного орошения

Изготовление на заказ дренчерных оросителей типа ОРК, НРО, УВПН «Антифайер» для систем водяного пожаротушения и орошения объектов с хранением и обращением ЛВЖ, ГЖ, СУГ, СПГ. Комплектация систем водяного орошения вспомогательным оборудованием (пожарными фильтрами, УПТ и др.).

*Конкретный перечень услуг и объем работ определяется договором в зависимости от потребностей Заказчика

Санкт-Петербург
196006, вн. тер. г. Муниципальный округ Московская застава, ул. Цветочная, д. 25,
литера Ж, эт./помещ. 1/1-Н, офис 105А

Тел.:

Москва
109428, Рязанский пр-т, д.10, стр.18.
Этаж 6, ком.1-7

Тел.: +7 499 703-01-32
