Мембрана разрывная (МР) «Щит»
ТУ 4854-017-72410778-07
Общие сведения
Назначение и область применения
Мембрана разрывная (МР) «Щит», как правило, применяется в установках подслойного пожаротушения резервуаров для удержания нефти или нефтепродуктов, находящихся в резервуаре, от попадания в сухотрубный пенопровод. МР «Щит» устанавливается на пенопроводе снаружи в непосредственной близости к стенке резервуара.
При подаче низкократной пены в пенопровод с заданными параметрами мембрана вскрывается и пропускает её в слой горючей жидкости.
Мембраны разрывные (МР) «Щит» могут дополнительно применяться:
- в бескамерных установках подачи пены сверху (с пеносливами) в резервуарах хранения нефтепродуктов (для предотвращения попадания паров нефтепродуктов в растворопроводы);
- в других установках пожаротушения или водяного охлаждения, где необходимо не допустить попадания в трубопроводы паров или газов, образующихся в результате технологических процессов.
По устойчивости к климатическим воздействиям МР «Щит» изготавливается в исполнениях У, ХЛ, УХЛ, ОМ, Т по ГОСТ 15150-69.
Отличительные преимущества
- конструктивные решения предусматривают сохранение целостности МР «Щит» при «раскачке» нефти или нефтепродукта при сливоналивных операциях, а также при работе устройств по размыву донных отложений в резервуаре хранения нефти;
- герметизирующий элемент выполняется в виде сборочной детали, что обеспечивает возможность его замены после разрыва МР «Щит» без направления изделия на предприятие-изготовитель;
- исключена возможность неправильного монтажа мембраны за счёт наличия в конструкции специальных направляющих;
- специальный стопор рабочего элемента предотвращает разрыв мембраны как в период транспортировки, так и в период монтажа изделия. Стопор демонтируется, когда изделие устанавливается между фланцами;
- по заказу МР «Щит» комплектуются резервными герметизирующими элементами.
Технические характеристики
Материалы изготовления
Корпус:
- сталь 20;
- сталь 09Г2С;
- нержавеющая сталь (по заказу).
Шибер: нержавеющая сталь.
Основные технические характеристики
Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа 0,3 |
Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более 0,02 |
Условное давление, МПа 1,6 |
Масса, кг, не более 4 |
Срок эксплуатации, лет, не менее 10 |
Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа 0,3 |
Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более 0,02 |
Условное давление, МПа 1,6 |
Масса, кг, не более 5 |
Срок эксплуатации, лет, не менее 10 |
Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа 0,3 |
Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более 0,02 |
Условное давление, МПа 1,6 |
Масса, кг, не более 8 |
Срок эксплуатации, лет, не менее 10 |
Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа 0,3 |
Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более 0,02 |
Условное давление, МПа 1,6 |
Масса, кг, не более 11 |
Срок эксплуатации, лет, не менее 10 |
Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа 0,3 |
Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более 0,02 |
Условное давление, МПа 1,6 |
Масса, кг, не более 15 |
Срок эксплуатации, лет, не менее 10 |
Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа 0,3 |
Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более 0,02 |
Условное давление, МПа 1,6 |
Масса, кг, не более 18 |
Срок эксплуатации, лет, не менее 10 |
| Наименование показателя | Значение показателя | |||||
| МР-80 | МР-100 | МР-150 | МР-200 | МР-250 | МР-300 | |
| Максимально допустимое давление столба нефти или нефтепродукта со стороны резервуара, МПа | 0,3 | |||||
| Минимальное превышение давления пены над давлением столба нефти или нефтепродукта со стороны резервуара, требуемое для раскрытия проходного сечения, МПа, не более | 0,02 | |||||
| Условное давление, МПа | 1,6 | |||||
| Масса, кг, не более | 4 | 5 | 8 | 11 | 15 | 18 |
| Срок эксплуатации, лет, не менее | 10 | |||||
График гидравлических потерь
Основные элементы МР «Щит»
1 – корпус;
2 – направляющие;
3 – ручка;
4 – герметизирующий элемент на шибере;
5 – круг;
6 – уплотняющее кольцо;
7 – стопор шибера (удаляется после монтажа).
По заказу в комплектацию включаются ответные фланцы, крепёжный материал и уплотнительные прокладки.

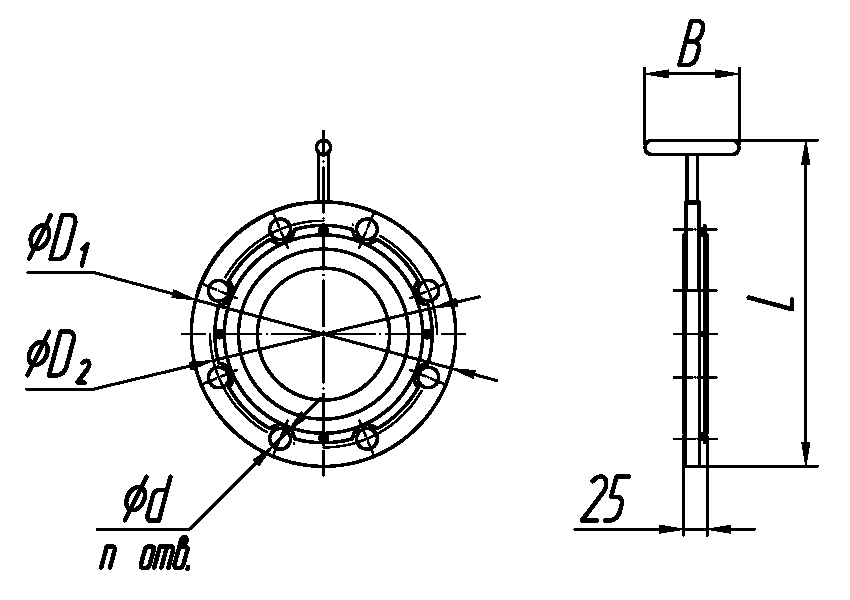

Габаритные размеры МР «Щит»
Длина L, мм 260 |
Ширина B, мм 100 |
D1, мм 195 |
D2, мм 160 |
Крепёжные отверстия, d, мм / n, шт. 18 мм/4 шт. |
Длина L, мм 280 |
Ширина B, мм 100 |
D1, мм 215 |
D2, мм 180 |
Крепёжные отверстия, d, мм / n, шт. 18 мм/8 шт. |
Длина L, мм 345 |
Ширина B, мм 100 |
D1, мм 280 |
D2, мм 240 |
Крепёжные отверстия, d, мм / n, шт. 22 мм/8 шт. |
Длина L, мм 400 |
Ширина B, мм 100 |
D1, мм 335 |
D2, мм 295 |
Крепёжные отверстия, d, мм / n, шт. 22 мм/12 шт. |
Длина L, мм 470 |
Ширина B, мм 100 |
D1, мм 405 |
D2, мм 355 |
Крепёжные отверстия, d, мм / n, шт. 26 мм/12 шт. |
Длина L, мм 525 |
Ширина B, мм 100 |
D1, мм 460 |
D2, мм 410 |
Крепёжные отверстия, d, мм / n, шт. 26 мм/12 шт. |
Выбрать мембрану
| Значение показателя | |||||
| Мембрана | Длина L, мм | Ширина B, мм | D1, мм | D2, мм | Крепёж |
| МР-80 | 260 | 100 | 195 | 160 | 18 мм/4 шт. |
| МР-100 | 280 | 100 | 215 | 180 | 18 мм/8 шт. |
| МР-150 | 345 | 100 | 280 | 240 | 22 мм/8 шт. |
| МР-200 | 400 | 100 | 335 | 295 | 22 мм/12 шт. |
| МР-250 | 470 | 100 | 405 | 355 | 26 мм/12 шт. |
| МР-300 | 525 | 100 | 460 | 410 | 26 мм/12 шт. |
