Высоконапорный пеногенератор (ВПГ) «Штурм»

ТУ 4854-016-72410778-07

Общие сведения

Назначение и область применения

Высоконапорный пеногенератор (ВПГ) «Штурм» предназначен для получения пены низкой кратности из 1%, 3% и 6% растворов пенообразователей и её подачи в слой нефти или нефтепродукта в условиях противодавления, создаваемого столбом горючего.

ВПГ «Штурм», как правило, применяются в составе установок подслойного пожаротушения резервуаров с применением специальных плёнкообразующих пенообразователей, инертных к нефти и нефтепродуктам.

ВПГ «Штурм» в базовом исполнении изготавливаются с воздушным патрубком. По заказу ВПГ «Штурм» выполняются с обратным клапаном на патрубке забора воздуха, а также в переносном варианте (на входе и выходе ВПГ «Штурм» устанавливаются легкосъёмные пожарные соединительные полугайки ГМ).

По устойчивости к климатическим воздействиям ВПГ «Штурм» изготавливаются в исполнениях У, ХЛ, УХЛ, Т, ОМ для категории размещения 1 по ГОСТ 15150-69. Диапазон температуры окружающей среды – от -60 ºС до +50 ºС.

Отличительные преимущества

  • Повышенная надёжность за счёт конструктивных решений, исключающих нарушение соосности базовых элементов при сборке, монтаже, транспортировке и в процессе эксплуатации изделий;
  • Широкий типоряд по номинальным расходам, обеспечивающий соответствие расчётных и фактических характеристик установок подслойного пожаротушения и, как следствие, сокращение затрат на пенообразователь и ёмкости для его хранения, площадей насосных станций и т.д.;
  • Исключение необходимости слива огнетушащих веществ из полостей ВПГ «Штурм» персоналом объектов после применения (испытаний) установок подслойного пожаротушения (для ВПГ «Штурм» с воздушным патрубком);
  • Исключение накапливания конденсата внутри ВПГ «Штурм» и, как следствие, сохранение его работоспособности при отрицательных температурах окружающего воздуха (для ВПГ «Штурм» с воздушным патрубком);
  • Возможность горизонтальной и вертикальной установки в условиях ограниченных площадей при размещении напорных узлов ВПГ «Штурм».

Модификации

Стационарный ВПГ «Штурм» с воздушным патрубком

Стационарный ВПГ «Штурм» с воздушным патрубком, оснащённым обратным клапаном

Переносной ВПГ «Штурм»


Технические характеристики

Материалы изготовления

Климатическое исполнение У, ХЛ, УХЛ, Т, ОМ: корпус и внутренние детали – нержавеющая сталь, сопло – латунь.

Основные технические характеристики

Выберите ВПГ:

Номинальный расход по раствору пенообразователя, л/с, не менее

10

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

30

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

15

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

40

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

20

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

50

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

25

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

60

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

30

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

70

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

35

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

80

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

40

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

90

Срок эксплуатации, лет, не менее

10

Наименование показателяЗначение показателя
ВПГ-10ВПГ-15ВПГ-20ВПГ-25ВПГ-30ВПГ-35ВПГ-40
Номинальный расход по раствору
пенообразователя, л/с, не менее
10152025303540
Номинальное давление, МПа0,8 (0,9, 1,0 – по заказу)
Рабочее давление, МПа0,8–1,0
Коэффициент преобразования
давления, %, не менее
40
Кратность пены, не менее4
Масса, кг, не более30405060708090
Срок эксплуатации, лет, не менее10

Графики расходов и давлений

Для сравнения двух графиков выберите оба значения.

Выберите давление:
Выберите давление:
Показать все значения
График Q-H характеристик ВПГ «Штурм» с номинальным давлением 0,8 МПа
График Q-H характеристик ВПГ «Штурм» с номинальным давлением 0,9 МПа
График Q-H характеристик ВПГ «Штурм» с номинальным давлением 1,0 МПа

Основные элементы

1 – Входной фланец;
2 – Сопло;
3 – Камера смешения;
4 – Корпус;
5 – Диффузор;
6 – Выходной фланец;
7 – Воздухозаборный патрубок.

В комплектацию включаются ответные фланцы, крепёжный материал и уплотнительные прокладки.

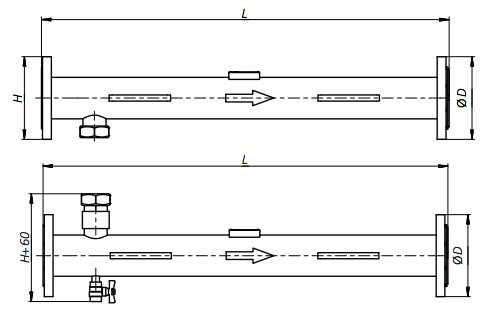

Габаритные размеры ВПГ «Штурм»


Выберите ВПГ:

Длина L, мм, не более

1040

Высота H*, мм, не более

215±5

Диаметр D, мм, не более

215±5

Длина L, мм, не более

1200

Высота H*, мм, не более

215±5

Диаметр D, мм, не более

215±5

Длина L, мм, не более

1400

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1500

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1600

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1800

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1900

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Наименование показателяЗначение показателя
ВПГ-10 ВПГ-15 ВПГ-20 ВПГ-25 ВПГ-30 ВПГ-35 ВПГ-40
Длина L, мм, не более 1040 1200 1400 1500 1600 1800 1900
Высота H*, мм, не более 215±5 215±5 280±5 280±5 280±5 280±5 280±5
Диаметр D, мм, не более 215±5 215±5 280±5 280±5 280±5 280±5 280±5

* При оснащении воздухозаборного патрубка обратным клапаном к размеру H следует добавить 80 мм. Расположение патрубка в этом случае предусматривается сверху, а в нижней части предусматривается сливной краник.

Размеры присоединительных фланцев

Выберите ВПГ:

Присоединительный фланец (входной и выходной)

100-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

100-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Наименование показателяЗначение показателя
ВПГ-10ВПГ-15ВПГ-20ВПГ-25ВПГ-30ВПГ-35ВПГ-40
Присоединительный фланец
(входной и выходной)
100-16-01-1
ГОСТ
33259-2015
100-16-01-1
ГОСТ
33259-2015
150-16-01-1
ГОСТ
33259-2015
150-16-01-1
ГОСТ
33259-2015
150-16-01-1
ГОСТ
33259-2015
150-16-01-1
ГОСТ
33259-2015
150-16-01-1
ГОСТ
33259-2015

Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем

Сведения для проектирования

  • направление потока раствора пенообразователя должно совпадать с указателем, расположенном на корпусе ВПГ «Штурм»;
  • воздухозаборный патрубок должен находиться в нижней части корпуса. При наличии обратного клапана воздухозаборный патрубок должен быть установлен в верхней части корпуса;
  • при вертикальной установке воздушный патрубок должен быть развернут в сторону, противоположную зоне возможного нахождения людей;
  • при определении расстояния от ВПГ «Штурм» до резервуара следует учитывать суммарные гидравлические потери по пенопроводу, напор на входе в пенные насадки, а также высоту столба жидкости относительного допустимого коэффициента противодавления (рекомендуется проконсультироваться с производителем);
  • для защиты ВПГ «Штурм» от попадания посторонних механических включений и нарушения его работоспособности на входе необходима установка пожарного фильтра универсального (ПФУ) «Тауэр» ТУ 4854-012-72410778-07 с размером ячейки 4х4 мм.
