SHTURM HIGH-PRESSURE FOAM GENERATOR (VPG)

ТU 4854-016-72410778-07

General

Purpose and scope

Shturm high-pressure foam generator (VPG) is designed to produce low-expansion foam from 1%, 3% and 6% foam concentrate solutions and supply it to a layer of oil or oil product under conditions of backpressure created by a fuel column.

Shturm VPG is commonly used as part of sub-surface fire suppression at tanks using special film-forming foam concentrates inert to oil and oil products.

Shturm VPG is made in the basic version with an air nipple. On request, Shturm VPG can have a back pressure valve on the air intake nipple, as well as be portable (easily removable fire connecting half-nuts are installed at the inlet and outlet of the Shturm VPG).

In terms of resistance to climatic effects, Shturm foam generators are manufactured in U, HL, UHL, T, OM modifications for placement category 1 according to GOST 15150-69. Ambient temperature range is from -60 ºС to +50 ºС.

Distinctive advantages

  • Increased reliability due to design solutions that exclude misalignment of basic elements during assembly, installation, transportation and during operation of products;
  • A wide range of nominal costs ensuring compliance with the design and actual characteristics of systems and, as a result, reducing the cost of the foam concentrate and storage tanks, pumping station areas, etc.;
  • Elimination of the need to drain extinguishing agents from the cavities of the Shturm VPG by the personnel of facilities after the use (testing) of sub-surface fire systems (for Shturm VPG with an air nipple);
  • Avoiding the accumulation of condensate inside the Shturm VPG and as a consequence, the preservation of its operability at negative ambient temperatures (for the Shturm VPG with an air nipple);
  • The possibility of horizontal and vertical installation at limited space when placing the Shturm VPG pressure units.

Modifications

Stationary Shturm VPG with an air nipple equipped with an anti-overflow valve

Stationary Shturm VPG with an air nipple equipped with an anti-overflow valve

Portable Shturm VPG

Specifications

Materials of manufacture

Climatic models U, HL, UHL, T, OM: housing and details - stainless steel, nozzle - brass.

Key Specifications

Select VPG:

Номинальный расход по раствору пенообразователя, л/с, не менее

10

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4*

Масса, кг, не более

30

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

15

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4*

Масса, кг, не более

40

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

20

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4*

Масса, кг, не более

50

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

25

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4*

Масса, кг, не более

60

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

30

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4*

Масса, кг, не более

70

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

35

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4*

Масса, кг, не более

80

Срок эксплуатации, лет, не менее

10

Номинальный расход по раствору пенообразователя, л/с, не менее

40

Номинальное давление, МПа

0,8 (0,9, 1,0 – по заказу)

Рабочее давление, МПа

0,8–1,0

Коэффициент преобразования давления, %, не менее

40

Кратность пены, не менее

4

Масса, кг, не более

90

Срок эксплуатации, лет, не менее

10

Indicator nameIndicator value
VPG-10VPG-15VPG-20VPG-25VPG-30VPG-35VPG-40
Rated flow rate measured
for foam concentrate solution, l/s, min
10152025303540
Rated pressure, MPa0,8 (0,9, 1,0 – on request)
Operating pressure, MPa0,8–1,0
Pressure conversion
coefficient, %, at least
40
Foam expansion, min4*
Weight, kg, max30405060708090
Service life, years, min10

* The expansion is indicated when using an AFFF type foam concentrate with an indicator of at least 15 according to GOST R 50588-2012 with a laboratory determination method.


Flow and pressure graphs

To compare two graphs, select both values.

Select pressure:
Select pressure:
Show all values
График Q-H характеристик ВПГ «Штурм» с номинальным давлением 0,8 МПа
График Q-H характеристик ВПГ «Штурм» с номинальным давлением 0,9 МПа

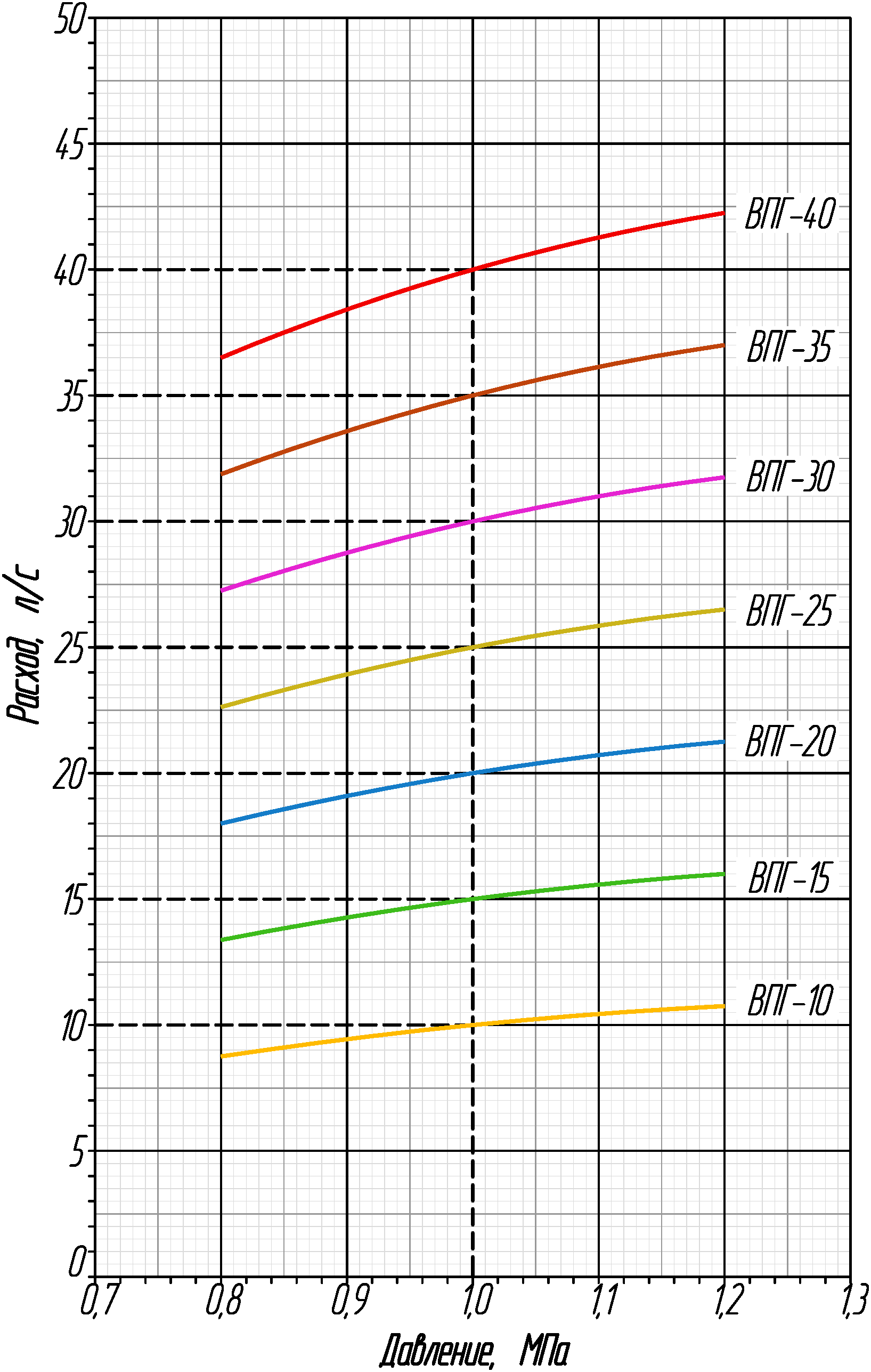

График Q-H характеристик ВПГ «Штурм» с номинальным давлением 1,0 МПа

Key elements

1 – Inlet flange;
2 – Nozzle;
3 – Mixing chamber;
4 – Case;
5 – Diffuser;
6 – Output flange;
7 – Air intake nipple.

Delivery kit includes mating flanges, fasteners and gaskets.


VPG Shturm dimensions


Select VPG:

Длина L, мм, не более

1040

Высота H*, мм, не более

215±5

Диаметр D, мм, не более

215±5

Длина L, мм, не более

1200

Высота H*, мм, не более

215±5

Диаметр D, мм, не более

215±5

Длина L, мм, не более

1400

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1500

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1600

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1800

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Длина L, мм, не более

1900

Высота H*, мм, не более

280±5

Диаметр D, мм, не более

280±5

Indicator nameIndicator value
VPG-10 VPG-15 VPG-20 VPG-25 VPG-30 VPG-35 VPG-40
Length L, mm, max 1040 1200 1400 1500 1600 1800 1900
Height H*, mm, max 215±5 215±5 280±5 280±5 280±5 280±5 280±5
Diameter D, mm, max 215±5 215±5 280±5 280±5 280±5 280±5 280±5

* When equipping the air inlet with an anti-overflow valve, add 80 mm to dimension H. The position of the nipple in this case is provided on top, and a drain tap is provided at the bottom.

Mounting Flange Sizes

Select VPG:

Connecting flange (inlet and outlet)

100-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

100-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Присоединительный фланец (входной и выходной)

150-16-01-1
ГОСТ 33259-2015

Indicator nameIndicator value
VPG-10VPG-15VPG-20VPG-25VPG-30VPG-35VPG-40
Connecting flange
(inlet and outlet)
100-16-01-1
GOST
33259-2015
100-16-01-1
GOST
33259-2015
150-16-01-1
GOST
33259-2015
150-16-01-1
GOST
33259-2015
150-16-01-1
GOST
33259-2015
150-16-01-1
GOST
33259-2015
150-16-01-1
GOST
33259-2015

Для просмотра полного описания технических характеристик отправьте заявку или войдите под своим профилем

Design Information

  • the flow direction of the foam concentrate solution must coincide with the pointer located on the Shturm VPG body;
  • The air inlet must be at the body bottom. If a anti-overflow valve is available, the air inlet must be installed in the body upper part;
  • with a vertical installation, the air nipple should face in the direction opposite to the zone of possible presence of people;
  • when determining the distance from the VPG Shturm to the tank, the total hydraulic losses through the foam line, the inlet pressure for foam nozzles, and the height of the liquid column relative to the allowable backpressure coefficient should be taken into account (it is recommended to consult with the manufacturer);
  • To protect the VPG Shturm from the ingress of extraneous mechanical impurities and impairing its operability at the inlet, it is necessary to install a Tauer universal fire filter (PFU), TU 4854-012-72410778-07 with a mesh size of 4x4 mm.
